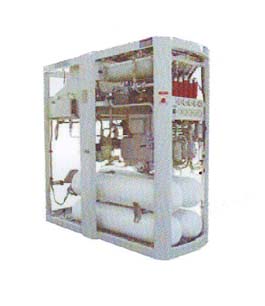

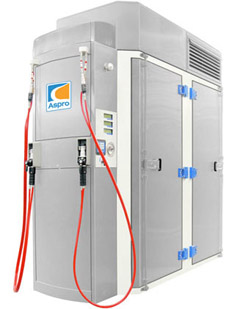

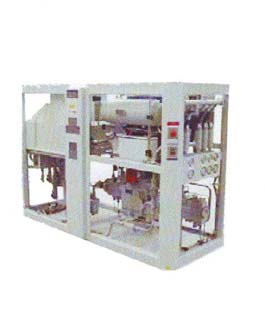

SCA 50高集成式产品系列

  • SCA系列产品集成了天然气加气站全部组件在一个单元。
  • 它紧凑的尺寸和技术为公寓、私人车队、工业用户和社区提供了最佳的选择。
  • Aspro SCA 50系列设备,主要组成部分为一个电机直连驱动的2,3,4或者5级水平对置式往复式压缩机
  • 在每一个压缩级的出口,天然气流过一组带散热翅片的管道进行冷却。冷却后的天然气随即流入下一个压缩级,直至循环结束。在此冷却过程中,天然气需要通过一个空冷器来完成冷却。空冷器是由一个电机驱动的轴流风机组成,会强制空气通过散热片进行循环。最后,气体从出口管排出。一个油分离器装载最后一级空冷器的出口处,收集气体中的的润滑油并通过排污阀排出。
  • 在最后一级冷凝器处安装有一个联合过滤器,以确保进入加气软管的天然气清洁。此产品包括一个优先顺序盘,以便根据需要决定将压缩天然气送入储气瓶还是加气机中


性能特点

  • 2,3,4或者5级水平对置式往复式压缩机
  • 风冷式
  • 主机功率:30-45Kw
  • 进气压力:0.2至50 bar,视产品型号而定
  • 配有润滑系统
  • 储气瓶组:500升,视产品型号而定

SCA 50产品系列选型参数表

型号
SCA-50-2
SCA-50-3
SCA-50-4
SCA-50-5
压缩级数 2 3 3 3 4 5
最小进气压力 25 bar

6 bar

10 bar 12 bar 2 bar 0.5 bar
最大进气压力 50 bar 9.5 bar 16 bar 19 bar 4.5 bar 1.5 bar
最小流量 140 NM3/h 185 NM3/h 165 NM3/h 155 NM3/h 110 NM3/h 52 NM3/h
最大流量 280 NM3/h 225 NM3/h 235 NM3/h 235 NM3/h 195 NM3/h 79 NM3/h
电机 30 Kw 45 Kw 45 Kw 45 Kw 45 Kw 45 Kw
转速 1500 rpm 1740 rpm 1740 rpm 1500 rpm 1740 rpm 1500 rpm
重量
3800 kg
尺寸
长2650*宽1100*高2630 mm
注:确切的电机功耗需根据不同型号的性能曲线来计算

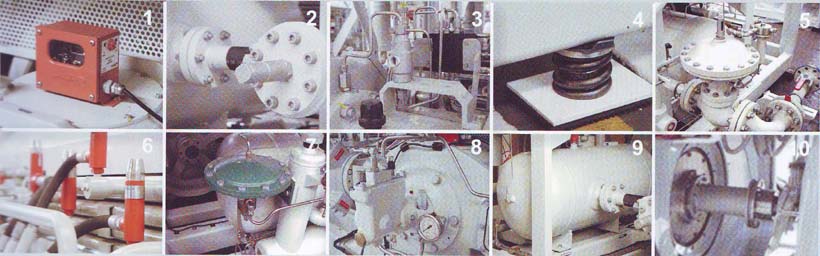

压缩机主要部件


1、振动探测器

自动检测仪器,可以保护压缩机不受可能振动的影响,保持正常的工作。

2、余隙调节器

它使得压缩机操作起来更加灵活,可以满足每个不同加气站的销售需求

3、油位观察玻璃

此控制点是用来校验凸轮泵是否正常工作,并检查润滑油是否良好地进入气缸和填料进行循环

4、减震盘

它可以保证系统顺利的运转,避免压缩机可能产生的振动对其他安装工作的影响。

5、调压阀

它可以保证压缩机内稳定的近期压力,从而使设备保持正常运转。

6、安全阀

此安全装置会在压力超出安全范围后自动打开。由Aspro自主设计和生产,所有的通风口与多个管路连接,以减少装配成本。

7、减压阀

由Aspro自主设计和生产,旨在降低压缩机内部压力,使其启动和停止更容易

8、润滑系统

由Aspro自主设计和生产,从过电机直接驱动使得气缸、垫圈、连杆、曲轴和滚动轴承得到有效的润滑,从而提高了它们的使用寿命。

9、一体式排泄储罐

它用来储存正常起动和停止压缩机内的气体。因为它与压缩机集为一体,从而节省了空间和组装成本。

10、弹性联轴器

电机通过联轴器与压缩机连接

可选组件

  • 隔音罩
  • 燃气探测器
  • 预润滑器
  • 防火装置
  • 耐高温保护
  • 防爆照明设备
  • 消防系统
  • 火焰探测器
  • 气体流量计
  • 顺序控制盘,控制气体进入瓶组或售气机
  • 低压切换的调压器
  • 级间压力传感器
  • 温度传感器
  • 曲轴箱油位传感器
  • 通风管火焰清除器
  • 燃气取样系统
  • 润滑油加热器
  • 减压系统
  • 温度开关
  • 其他选项,可按需提供
