《国产航天牌LNG潜液泵介绍》

北京长征天民高科技有限公司是北京航天发射技术研究所全资子公司，成立于 2001 年， 注册资本 5000 万元，是集研发、销售、服务于一体的航天技术应用企业，属北京市高新技 术企业。长征天民高科技有限公司低温业务部成功承担了包括长征系列运载火箭等众多国家 大型低温加注配套工程；研制出诸多如国内******流量的低温液体泵、多种真空阀件及多种低 温配套产品。公司配套有先进的测控实验室、低温实验室及供配气实验室，为产品的研制提 供了便利的条件。1989 年，我们为某型号低温火箭成功研制亚洲******的低温立式离心泵， 该泵用于输送液氧介质（-183℃），流量为 1m3/min，效率高于国外产品 6 个百分点，连续正 常运转近 20 年。2001 年以来致力于能源利用领域的拓展，与中海油、昆仑能源、新捷能源、 冀东水泥等国内知名企业建立了良好合作关系; 2007 年，在立式离心泵的基础上，我们成功 研制国内第一台用于大流量输送液氧、液氮介质的卧式低温离心泵；2014 年我们再一次成 功研制出国内第一台 90 方潜液泵，填补了国内在大流量潜液泵方向上的空白。

我们有着 50 余年低温工程和设备的研究开发历史，是我国在低温应用领域的先驱。目 前，低温工程业务板块涵盖低温、供配气、控制三大专业方向，共有 143 人，其中，研究员10 人，博士 13 人，硕士 73 人。覆盖设计、生产、制造、现场实施、售后服务等流程对人 员的需求。

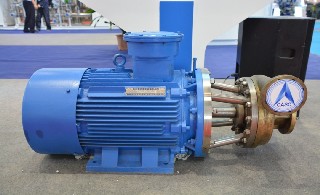

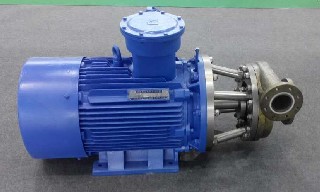

1 低温离心泵

低温离心泵主要用于液氧、液氮、液氩、冷却液等低温液体的槽车充装、转运等，机组 主要为单级、单吸、直连式离心泵。

产品性能特点

1.  结构紧凑，简单；
    具备变频调节功能，适应性强，运行范围更广；
    成熟、可靠的密封结构，具有良好的低温密封性能，寿命长，安装方便；
    采用隔爆型电机，安全性更高；
    采用进口轴承，寿命更长；
    叶轮、涡壳采用高性能铜合金，具有良好的耐环境特性，保证在液氧环境下的安全；
    叶轮、转子经过静、动平衡检测，保证了转子的稳定性；
    进、出液法兰配有柔性连接及进液过滤器，运行稳定。

2 小型低温潜液泵

小型低温潜液泵主要用于 LNG 天然气加气站车载瓶的加注，LNG 液化工厂、LNG 加液、LNG 接收站的 LNG 槽车充装、转运、输送。

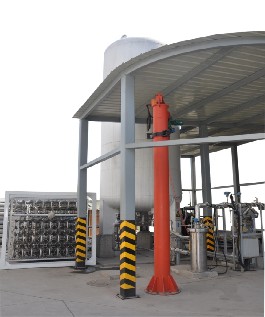

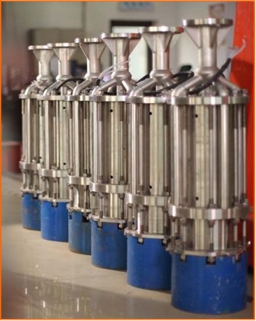

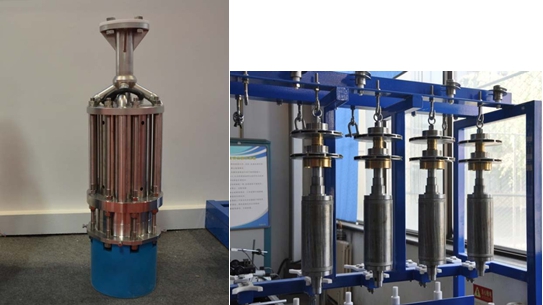

产品及试验台

产品性能特点

1.  电机与泵头部分为整体结构，电机为高速变频电机，提高了泵的工作范围；
    潜液式机组整体放入真空容器，完全浸没于介质中，没有动密封，保证了零泄漏， 减少了机组的冷损，可以实现快速启动；
    进口设置有诱导轮，极大的减小了对系统装置汽蚀余量 NPSHa 的要求；
    导叶为多流道导叶式结构，实现了水力径向力的自平衡；
    轴承采用进口低温轴承，技术成熟，寿命 6000h 以上。

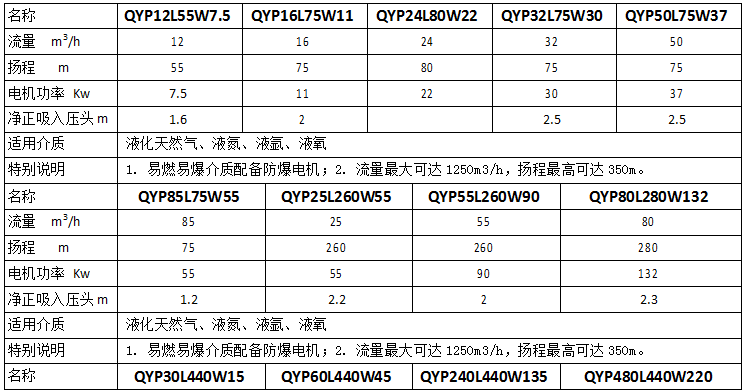

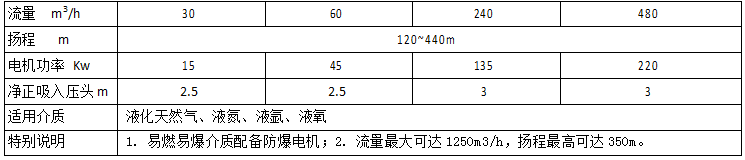

产品参数表

3 大型低温潜液泵

　　　　大型低温潜液泵主要用于 LNG 液化工厂、LNG 加液船、LNG 接收站的 LNG 槽车充装、转运、输送、工艺等需要大量输送液化天然气、液氮、液氩、乙烯、LPG 的地方。

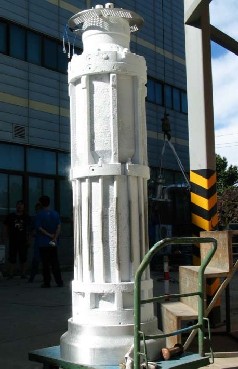

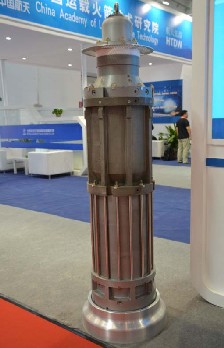

                      产品及试验台

产品性能特点

1.  电机与泵头部分为整体结构，电机为高速变频电机，提高了泵的工作范围；
    潜液式机组整体浸没于介质中，没有动密封，保证了零泄漏，减少了机组的冷损， 可以实现快速启动；
    进口设置有诱导轮，极大的减小了对系统装置汽蚀余量 NPSHa 的要求；
    导叶为多流道导叶式结构，实现了水力径向力的自平衡；
    轴承采用进口低温轴承，技术成熟，寿命 6000h 以上；
    每台泵都有一个平衡鼓式机构，它可以消除在任何流量下轴承上的所有 轴向负荷，提高轴承寿命；
    安全可靠的电气连接；
    可靠的监测系统，保证泵长期稳定运行。

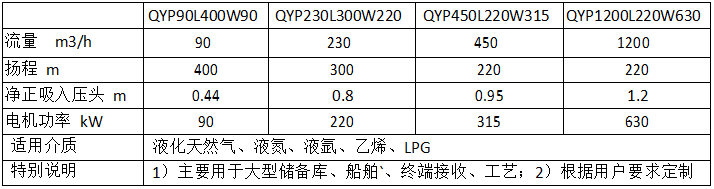

产品参数表

产品优势：

• 1、军工品质；
• 2、国内先进生产工艺；
• 3、高度定制化、系列化；
• 4、适用各种复杂使用工况；

售后服务

• 1、售后服务覆盖全国各地；
• 2、7×24 小时服务响应；
• 3、专业售后服务队伍；
• 4、为客户提供个性化产品应用设计、安装和调试方面的技术指导；
• 5、保证维修零配件的稳定供应；
• 6、负责专业化维修服务，并提供定期维护、定期保养、人员培训；
• 7、根据客户要求，进行有关使用、维护、修理等方面的技术指导；

• 服务理念： 专业、诚信、高效、全面
