1、HBUS总线制通讯技术,具有自动保护功能,无极性设计,可有效减少因施工错误造成对总线的损害。
2、点阵式液晶显示窗口,中文显示。
3、内置大容量数据存储器,可分类存储3000余条故障、报警、开关机及事件信息。
4、外观小巧,既可做为小型工程监控主机,也可作为大系统区域主机。
5、提供RS485通讯接口,可实现与本公司XG100图形监视系统互接。
6、具备远程控制功能,可手动或自动对远程控制器实现通断控制。
7、具备远程探测器调校,零位跟踪控制的功能。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 检测类型:剩余电流、温度、过压、欠压、过电流
- 容 量:探测器点位16/32/64/128
- 工作电压:AC220V±15%、50Hz
- 功 耗:≤10W
- 信号传输:HBUS总线
- 信号传输距离:≤1500m(2.5mm²×4)
- 输 出:2组可编程输出
触电容量2A/DC24V或1A/AC220V
- 显示方式:中文液晶显示
- 使用环境:温度:0℃~55℃
相对湿度:<93%RH(40℃时)无凝露
- 整机重量:2.5kg
- 安装方式:壁挂式
- 外形尺寸:240mm×90mm×250mm
- 配套设置:XE3110、XE3112SL、XE3112SWL、XE3112H、XE3122、XE3123、XE3124、XE3125、XE3126
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

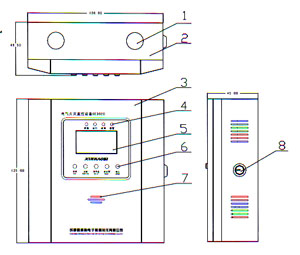

- 穿线孔
- 箱体
- 箱盖
- 状态指示灯
- 液晶显示窗
- 按键
- 扬声器孔
- 箱盖锁
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

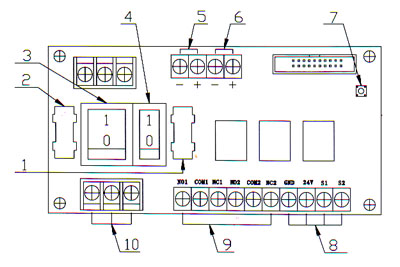

- 备电保险管
- 主电保险管
- 主电开关
- 备电开关
- 备电接线端子
- 主电接线端子
- 备电启动开关
- 总线接线端子:接HBUS总线制探测器
- 联动输出接线端子:NO(常开)、COM(公共)、NC(常闭),可任意选择常闭、常开的无源开关量输出信号
- AC220V电源输入
|
|
|
|
|
|
|
|
|
