 LFW热水加热型号

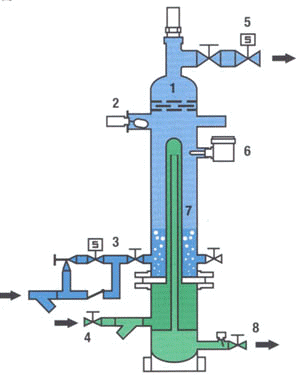

  除热源不同外,LFW系列液化气蒸发器与LF系列操作情况相同。请参照下图:热水通过过滤器进入热水室后向上升至汽化管。在汽化管内热水将热能传给液态的液化气,然后向下流入冷水回水室,再进入热水循环系统。
  这是防霜结的设计,因为回水管群和回水室都被进入的热水所加热。
  更设有一个热水水流开关增加安全性。如热水供应中断即马上把液化气的液体或气体电磁阀关闭。
1. 液化气气体液点清除器
  液化气气体形成油湍流通过高效能的清除器把带出的雾状液点除去,成为乾燥的液化气气体。

2. 高液位控制
  当液化气液面过高时,高液位控制把蒸发器关闭。此高液位控制与低温安全控制器联结接作。




3. 液相进口阀
  LFW100及以上型号,液相进口管组包括有电磁阀如图示。LFW5至LFW70型号则只有截止阀和过滤器。

4. 热水进口
  热水进口是在右方。热水由热水槽向上通过热交换管群再向下经回水管群流至回水槽。

5. 液化气气体出口电磁阀
  标准的LFW5至LFW70型在液化气气体出口配有安全电磁阀如图示。LFW100及以上型号安全电磁阀则装在液相进口上。

6. 低温安全控制器
  遇着热水中断或负载过大时,低温安全控制应把蒸发器关闭。

7. 热交换管道
  热交换管及回水管是由很多组同轴管组成的管群图中只显示其中一条,是为以简
洁表达。

8. 水流开关
  蒸发器所用的水应为加有防冻剂的溶液,以防止结冰。在热水出口处有一水流开
关,如遇热水停止流动,便立即关闭蒸发器。




   LF蒸汽加热型号

型号 蒸发量 CAL/HR HG/HR 接口尺寸 装运重量
入口 出口
1000
BTU/HR
1000
K CAL/HR
液体 气体 公斤
LFW5 2500 630 28 53 3/4"FNPT 1"FNPT 1-1/4"FNPT 3/4"FNPT 600 272
LFW10 5000 1260 55 105 3/4"FNPT 1"FNPT 1-1/4"FNPT 3/4"FNPT 600 272
LFW20 10000 2520 110 210 3/4"FNPT 1"FNPT 1-1/2"FNPT 3/4"FNPT 850 386
LFW30 15000 3780 165 315 3/4"FNPT 1-1/2"FNPT 2"FNPT 3/4"FNPT 1110 499
LFW70 35000 8820 385 737 1"FNPT 2"FNPT 2"FNPT 1"FNPT 1500 680
LFW100 50000 12600 550 1054 1-1/4"FNPT 2"FNPT 2"FNPT 1-1/2"FNPT 2100 953
LFW150 75000 18900 820 1575 1-1/2"FNPT 2"FNPT 2"FNPT 1-1/2"FNPT 2400 1089
LFW200 100000 25200 1090 2090 2"FNPT 2"FNPT 3"FNPT 1-1/2"FNPT 2700 1225
LFW300 150000 37800 1640 3148 2"FNPT 2"FNPT 3"FNPT 2"FNPT 3200 1452
LFW400 200000 50400 2190 4202 2"FNPT 2"FNPT 3"FNPT 2"FNPT 3800 1724
LFW500 250000 63000 2730 5240 3"FNPT 2"FNPT 4"FNPT 3"FNPT 4500 2040

   蒸发量表——蒸汽加热型号

型号 蒸发量 CAL/HR HG/HR 接口尺寸 装运重量
入口 出口
1000
BTU/HR
1000
K CAL/HR
液体 水蒸汽 气体 冷凝水 公斤
LF5 5000 1260 55 105 3/4"FNPT 1"FNPT 1-1/4"FNPT 3/4"FNPT 600 272
LF10 10000 2520 110 210 3/4"FNPT 1"FNPT 1-1/4"FNPT 3/4"FNPT 600 272
LF20 20000 5040 220 420 3/4"FNPT 1"FNPT 1-1/2"FNPT 3/4"FNPT 850 386
LF30 30000 7560 330 630 3/4"FNPT 1-1/2"FNPT 2"FNPT 3/4"FNPT 1110 499
LF70 70000 17640 770 1475 1"FNPT 2"FNPT 2"FNPT 1"FNPT 1500 680
LF100 100000 25200 1100 2107 1-1/4"FNPT 2"FNPT 2"FNPT 1-1/2"FNPT 2100 953
LF150 150000 37800 1640 3150 1-1/2"FNPT 2"FNPT 2"FNPT 1-1/2"FNPT 2400 1089
LF200 200000 50400 2180 4185 2"FNPT 2"FNPT 3"FNPT 1-1/2"FNPT 2700 1225
LF300 300000 75600 3280 6295 2"FNPT 2"FNPT 3"FNPT 2"FNPT 3200 1452
LF400 400000 100800 4380 8405 2"FNPT 2"FNPT 3"FNPT 2"FNPT 3800 1724
LF500 500000 126000 5460 10480 2"FNPT 2"FNPT 4"FNPT 2"FNPT 4500 2040

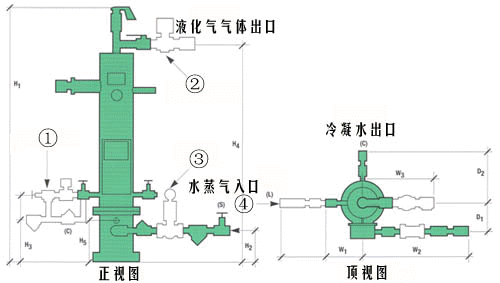

   尺寸

型号

尺寸 寸 厘米

装运重量
   H1 H2 H3 H4 H5 W1 W2 W3 D1 D2 磅 公斤
LF5 96 244 8 20 21 53 84 215 10 25 16 40 29 73 18 47 7 17 8 20 600 272
LF10 96 244 8 20 21 53 84 215 10 25 16 40 29 73 18 47 7 17 8 20 600 272
LF20 100 255 8 21 26 66 89 226 11 28 17 43 29 73 21 53 8 20 9 23 850 386
LF30 102 260 9 23 26 66 90 228 11 28 17 43 35 88 24 61 9 23 10 25 1110 499
LF70 103 262 9 23 27 68 91 230 12 30 20 50 38 97 24 61 9 23 13 24 1500 680
LF100 107 273 11 28 22 55 95 241 15 38 41 104 38 97 10 25 11 27 25 64 2100 953
LF150 108 274 11 28 21 52 96 244 15 38 46 116 38 97 10 25 13 33 29 74 2400 1089
LF200 111 282 11 28 21 54 98 248 15 38 50 127 38 97 24 61 14 35 31 79 2700 1225
LF300 112 284 11 28 21 54 99 251 15 38 54 137 38 97 24 61 15 38 34 88 3200 1452
LF400 119 303 11 29 22 56 100 254 15 38 55 139 40 102 24 61 15 38 35 90 3800 1724
LF500 124 315 12 30 24 61 104 264 17 43 56 142 40 102 24 61 17 43 37 94 4500 2041
