型号:B3 - B7
|
|
|
|
|
|
|
|
此混合器可通过大约为150PSIG(10.3KG/CM2 )的输送压精确地将液化石油气和空气按任何比例混合起来。

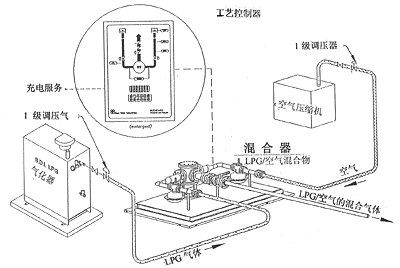

混合器有一个三个出水门的混合龙头,此龙头包括一个适当大小的具三个出口的套管并配有一个薄膜调节活塞。控制空气调压器和燃气调压器的导控器确保了空气和液化石油气压力平等地进入混合器。空气调节器同时将控制压输送到薄膜调节活塞并通过一根普通的感应线控制燃气调压器。接着,经过调节后的空气压力、LPG气体压力和混合的LPG/空气压力稳定下来。无论是手控还是自控,套管的转动都会增加或减少气流出入口面积的暴露。而这便使液化石油气和空气的比例只有当套管的位置被重新设置后才会改变。
|
|
|
|
|
|
|
|
|
● 符合NFPA小册子58中对燃气混合器的要求。
● 防爆结构,完全符合NFPA小册子中定义的1级,
1该度分度,D组环境的要求。
● 所有的电线、控制器、电动元件和安装都符合
NFPA小册子中识别码的标准要求。
● 合格的工厂制造(FM)。
● 符号显示点包括:
√ 进口空气压 √ 差示压
√ 进口LPG压 √ 气化器范围
√ 进口LPG温度 √ 两种输入方式 |
● 远程安装的具有完整的预先显示信号器的工艺控制器(控制板)。
● 防爆连接盒具有接收板易于与控制器相联结。
● 全自动安全截止阀。
● 高调节比例。
● 流量变化瓜灵敏。
● 比例调节可通过可选的自动比例控制组件进行
手动操作。
● 装有滑动底板的全面操作和安全控制器。
● 整体装配并经过工厂合格测试。 |
|
|
|
|
MODEL |
B3 |
B4 |
B5 |
B6 |
B7 |
出口压 |
热值能量 以百万为单位(000,000) |
PSIG |
KG/CM2 |
BTU/H |
KCAL/H |
BTU/H |
KCAL/H |
BTU/H |
KCAL/H |
BTU/H |
KCAL/H |
BTU/H |
KCAL/H |
10 |
0.7 |
16.0 |
4.0 |
32.0 |
8.1 |
64.0 |
16.1 |
160.0 |
40.3 |
336.0 |
84.5 |
20 |
1.4 |
19.0 |
4.8 |
38.0 |
9.6 |
76.0 |
19.2 |
190.0 |
47.9 |
392.0 |
99.6 |
30 |
2.1 |
21.5 |
5.4 |
43.0 |
10.8 |
86.0 |
21.7 |
215.0 |
54.2 |
450.0 |
113.2 |
40 |
2.8 |
24..0 |
6.1 |
48.0 |
12.1 |
96.0 |
24.2 |
240.0 |
60.5 |
504.0 |
126.8 |
50 |
3.5 |
26.0 |
6.6 |
52.0 |
13.1 |
104.0 |
26.2 |
260.0 |
65.5 |
546.0 |
137.4 |
60 |
4.2 |
28.0 |
7.1 |
56.0 |
14.1 |
112.0 |
28.2 |
280.0 |
70.6 |
588.0 |
148.0 |
70 |
4.9 |
30.0 |
7.6 |
60.0 |
15.1 |
120.0 |
30.2 |
300.0 |
75.6 |
624.0 |
157.0 |
80 |
5.6 |
31.5 |
7.9 |
63.0 |
15.9 |
126.0 |
31.8 |
315.0 |
79.4 |
660.0 |
166.1 |
90 |
6.3 |
33.0 |
8.3 |
66.0 |
16.6 |
132.0 |
33.3 |
330.0 |
83.2 |
696.0 |
175.1 |
100 |
7.0 |
34.5 |
8.7 |
69.0 |
17.4 |
138.0 |
34.8 |
345.0 |
86.9 |
726.0 |
182.6 |
110 |
7.7 |
36.0 |
9.1 |
72.0 |
18.1 |
144.0 |
36.3 |
360.0 |
90.7 |
756.0 |
190.2 |
120 |
8.4 |
37.0 |
9.3 |
75.0 |
18.9 |
150.0 |
37.8 |
375.0 |
94.5 |
786.0 |
197.8 |
130 |
9.1 |
39.0 |
9.8 |
78.0 |
19.6 |
155.0 |
39.1 |
390.0 |
98.3 |
816.0 |
205.3 |
140 |
9.8 |
40.0 |
10.1 |
80.0 |
20.2 |
160.0 |
40.3 |
400.0 |
100.8 |
846.0 |
212.9 |
150 |
10.6 |
41.0 |
10.3 |
83.0 |
20.9 |
165.0 |
41.6 |
415.0 |
104.6 |
870.0 |
218.9 |
|
*大气压和海平面水平的额定功率
功率数据为在1.28精确重力下的 1400 BTU/SCF (12,460KCAL/NM3)的丙烷/空气混合气体。 |
|
|
|
|
|
|
|
|
|
|
|
*混气能力是基于纯丙烷和空气的混合,对于不同的成分的LPG与空气的混合,请向我司咨询. |
|
|
|
|
|
|
|
山姆迪克工业公司保证在正常使用权和维修下设备的材料、工艺无缺陷,同意修理和更换任何将被证明有缺陷零件,但它必须是没有改变过且以工厂离岸价成交的本公司产品,要求从安装之日起一年内或从装运期算十八个月内提出。本公司将不会接受由不正当的安装或操作损坏的,或以其它方式滥用、敲打损坏的设备退回。山姆公司也不会接受由于与其它设备连接动作引起的损失补偿,除非事先在购买订单中得到书面认可。同时,山姆公司也不会对可预见的损失,或由闲置,不操作和设备的运转费用上升引起的损失、或由其他任何自然原因和其他直接、间接原因引起的损失负责。
山姆不作任何模糊不清的保证,也不认可用作特殊目的的商品及配件,以及从这些销售条款中排除的保证。
|
|
|
|
|
|
