YTK-18-I型带指示压力控制器用于压缩机、高压开关、电厂、锅炉、火车、轮船以及制冷设备自动控制，以及过程中的报警、保护等，并且是电接点压力表理想的换代产品。
YTK-18-I型压力控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、致冷剂、油等介质。控制器的设定值可调、调节范围为-0.1-6MPa。控制器灌油以提高搞震、搞冲击性能。

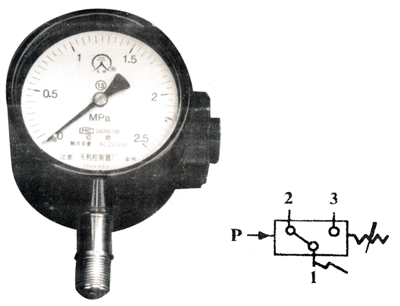

单刀双掷微动开关过程：
接线端1-3压力上升至上切换值时接通
接线端1-2压力上升至上切换值时断开 |
|
| |
|
|
|
| |
|
| |
工作粘度 |
＜1×10-3m2/S |
开关元件 |
微动开关 |
外壳防护等级 |
IP65 |
环境温度 |
-40℃～55℃ |
介质温度 |
0～120℃ |
抗振性能 |
20m/S2 |
重复性误差 |
≤1% |
精度 |
指示部分1.5 |
触点容量 |
AC220V 6A(阻性)AC280V 3A(阻性) |
|
| |
|
| |
|
| |
序号 |
设定值调
范围MPa |
切换差不大于MPa |
****允许
压力MPa |
开关切换次数
次/分 |
压力传感器材料 |
设定值范围
下限 |
设定值范围
上限 |
外壳 |
波纹管 |
1 |
-0.1-0 |
0.006 |
0.007 |
1 |
20
|
黄铜
|
不锈钢OCr17Ni 14MO2(316L)
|
2 |
-0.1-0.1 |
0.007 |
0.008 |
1 |
3 |
-0.1-0.25 |
0.009 |
0.012 |
1 |
4 |
-0-0.1 |
0.007 |
0.008 |
1 |
5 |
0.01-0.25 |
0.009 |
0.01 |
1 |
6 |
0.02-0.4 |
0.03 |
0.03 |
2 |
7 |
0.03-0.6 |
0.03 |
0.035 |
2 |
8 |
0.03-1 |
0.03 |
0.04 |
2 |
9 |
0.05-1.6 |
0.07 |
0.08 |
5 |
10 |
0.05-2.5 |
0.08 |
0.09 |
5 |
11 |
0.05-4 |
0.5 |
0.9 |
6 |
12 |
0.05-6 |
0.6 |
1.3 |
8 |
|
| |
|
| |
序号 |
设定值调
范围MPa |
切换差不大于MPa |
****允许
压力MPa |
开关切换次数
次/分 |
压力传感器材料 |
设定值范围
下限 |
设定值范围
上限 |
外壳 |
波纹管 |
1 |
-0.1-0 |
0.018-0.08 |
0.019-0.08 |
1 |
20
|
黄铜
|
不锈钢OCr17Ni 14MO2(316L)
|
2 |
-0.1-0.1 |
0.019-0.1 |
0.021-0.1 |
1 |
3 |
-0.1-0.25 |
0.022-0.25 |
0.024-0.25 |
1 |
4 |
-0-0.1 |
0.015-0.08 |
0.016-0.08 |
1 |
5 |
0.01-0.25 |
0.002-0.2 |
0.02-0.1 |
1 |
6 |
0.02-0.4 |
0.08-0.25 |
0.08-0.25 |
2 |
7 |
0.03-0.6 |
0.08-0.5 |
0.09-0.5 |
2 |
8 |
0.03-1 |
0.09-0.8 |
0.1-0.8 |
2 |
9 |
0.05-1.6 |
0.17-1.2 |
0.19-1.2 |
5 |
10 |
0.05-2.5 |
0.18-2 |
0.2-2 |
5 |
11 |
0.05-4 |
0.08-2.5 |
1.3-2.5 |
6 |
12 |
0.05-6 |
1-4 |
1.6-4 |
8 |
|
| |
|
| |
|
| |
|
|
| |

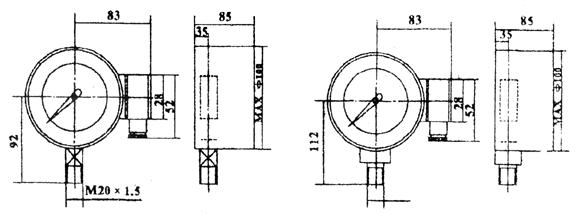

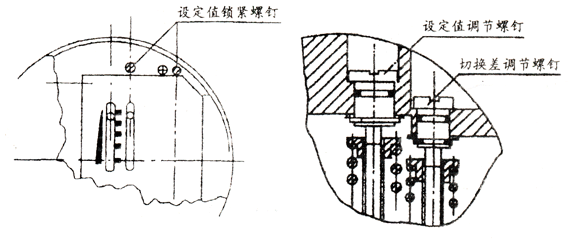

1.不可调切换差的控制器设定值调整步骤：
[例1]选用序号10控制器，将设定值锁紧螺钉旋松，要求压力上升至0.5MPa(上切换值)发出触点信号，其操作步骤如下：
1.1 将电缆导线插入插头中，电缆的另一头接上万用表。
1.2 将压力加至0.5MPa，此值可从指示部分读出。
1.3 顺时针旋动调节螺杆，使设定值由大变小，直至开关触点在0.5MPa处切换。
[例2]选用序号10控制器，要求压力下降至0.5MPa(下切换值)发出触点信号，具体操作步骤如下：
1.4 将电缆导线插入插头中，电缆的另一头接上万用表。
1.5 将压力加至0.5MPa，此值可从指示部分读出。
1.6 逆时针旋动调节螺杆，使设定值由小变大，直至开关触点在0.5MPa处切换。
1.锁紧设定值锁紧螺钉。
2. 可调切换差的控制器设定值调整步骤：
[例3]选用序号10控制器，将设定值锁紧螺钉旋松，要求控制器上升至0.8MPa发出触点信号，压力下降至0.5MPa时返回。
2.1 将电缆导线插入插头中，电缆的另一头接上万用表。
2.2 将压力加至0.5MPa，此值可从指示部分读出。
2.3 逆时针旋动调节螺杆，使设定值由小变大，直至开关触点在0.5MPa处切换。
2.4 再逆时针旋动切换差调节螺杆，使切换差由小开始增大，直至压力上升至0.8MPa触点动作。
2.5 锁紧设定值锁紧螺钉。
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
|
| |
● 选用控制器，最好使预定的设定值位于控制器设定值调节范围的中间部分，一般为调节范围的20%-80%。
● 控制器若要安装在室外，应给予足够的防护，以免受环境剧烈变化，阳光直接辐射，腐蚀性气体的浸入。
● 对于有压力峰值及脉冲压力的受控液体介质，可在控制器接口上安装一个压力冲击阻尼器，以消除不利影响。
● 通断电流不能大于额定值。
● 规格表中的切换差调节范围是指保证提供的切换差，实际范围可略宽。
● 安装(或拆卸)控制器时，小心轻放。
● 安装(或拆卸)必须用扳手夹持传感器部分，绝对防止传感器与开关壳体发生相对转动。
|
|
| |
|
|
|
| |
| |
