 说明


  GENTEC R22 膜片式减压器,其结构设计和制造选用优质的原材料,输出压力稳定,主要应用于中等流量气体系统、也可用于腐蚀性气体及有毒气体

单级式减压结构
母体: 黄铜,316L,Hastelloy®,Monel®
膜片与母体采用硬密封形式
母体螺纹:压力表、安全阀接口1/4"NPT(F) 进出气接口1/2"NPT(F)
输入压力:500,3000,4000 psig
Cv值:1.1 (输入压力500 psig)0.6 (输入压力3000,4000 psig)







适用范围:

气体吹扫系统
腐蚀性气体
特种气体
气体汇流排
实验室
气体控制箱
说 明
适用气体
依材料特性而定
压力等级
符合ANSI/ASME B31.3 标准
洁净处理
依ASTM-G93和CGA 4.1标准
如使用氧气系统需特别注明
使用性能
输出压力: 0-25,0-50,0-100,0-125,0-250 psig
安全压力: 1.5 倍的最大输出压力
适用温度: -40oF至 165oF(-40oC 至74oC)
内 泄 漏: 2 x10-8 atm cc/sec He
Cv 值: 0.6,1.1
材质(与介质接触部分)
母体: 黄铜,316L,Hastelloy®,Monel®
阀座:PCTFE,Vespel®,Teflon®
膜片: 316L,Hastelloy®
重量: 1.6kg (3.5lbs)

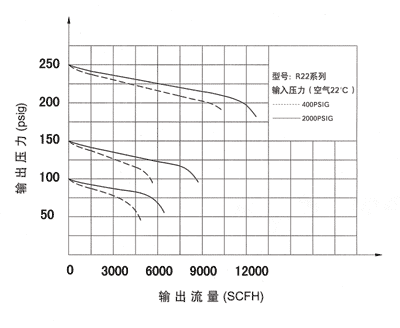

 流量特性曲线图一


 流量特性曲线图二

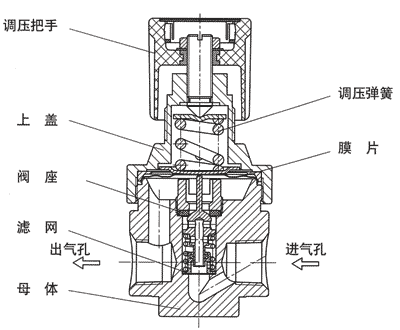

 组装图


 安装尺寸


 母体孔位置

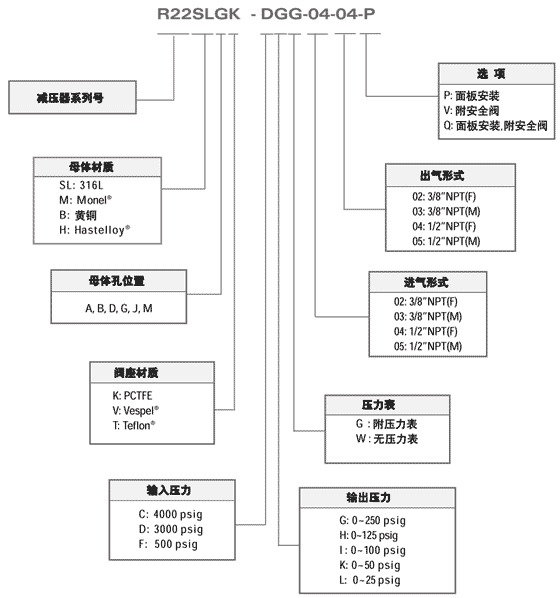

 定购指南
