    SD-4 CNG加气站压缩机控制系统是压缩机正常工作的一个重要控制和保护装置,而在天然气加气站中的压缩机是整个站的一个核心装置,所以压缩机控制系统在整个天然气加气站中起着极为重要的作用。

    SD-4 CNG加气站压缩机控制系统采用了PLC可编程控制器,技术先进,性能可靠,安全性高,自动化程度高,具有完善的保护及自动控制功能,可实现压缩机的自动开机、停机、可自动排污。SD-4 CNG加气站压缩机控制系统对压缩机的控制有进气压力、排气压力、油泵压力、供水压力、排气温度、电机过载等项目,一旦出现异常,控制系统将会发出报警及停机命令。同时SD-4 CNG加气站压缩机控制系统对模拟量采集信号,通过电缆线将现场的防爆元件与控制系统相连,使控制系统不受天然气泄漏的威胁。





 CNG压缩机控制系统

自动起停控制


起机:
启动压缩机冷却风机(风冷型)
启动压缩机冷却水泵(水冷型)
启动压缩机注油器电机
关闭压缩机进气阀
打开压缩机排污阀
启动压缩机进气阀
关闭压缩机排污阀



正常停机:
关闭压缩机排气阀
打开压缩机排污阀
停止压缩机主电机
停止压缩机注油器电机
停止压缩机冷却风机(风冷型)
停止压缩机冷却水泵(水冷型)


 常规启动与控制(降压启动/软启动)




压缩机进气压力偏低/超高报警并停机
各级压力超高报警并停机
末级温度报警并停
机油压偏低报警并停机
水压偏低报警并停机
主电机过载报警并停机
注油器电机过载报警并停机
风扇电机过载报警并停机




 紧急停机




关闭压缩机进气阀
停止压缩机主电机
打开压缩机排污阀




 技术指标

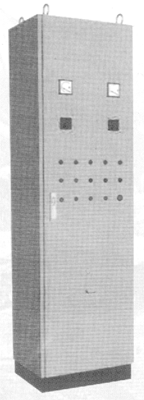

机箱
乳白色冷轧钢板机柜
长×宽×高
600mm×500mm×2100mm
重量
约200千克
工作温度
0℃~45℃
存放温度
-40℃-70℃
湿度
35%-85%RH,周围无腐蚀性气体
输入电压
220VAC±10%
输入电源频率
46~60Hz
最大功耗
100W
输入信号
4-20mADC或1-5VDC
输入阻抗
电流输入阻抗≤100Ω,电压输入阻抗≥1MΩ
测量精度
0.1级
采样周期
0.1秒
秒分辩率
15bit
启动时间
<5秒
