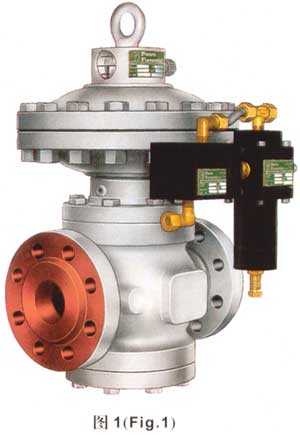

Reflun 819系列调压器是用于中高压的指挥器控制式调压器(图1)
这类调压器是适用于经预先过滤的非腐蚀性燃气调压。
|
|
|
|
|
|
|
|
|
|
|
|
|
设计压力 |
****到10MPa |
设计温度 |
-10~+50℃ |
环境温度 |
-20~+60℃ |
进口压力范围bpe |
0.05~8.5MPa |
最小工作压差Wh |
0.03~6.0MPa(决定于所安装的指挥器) |
精度等级AC |
最高达1 |
关闭压力等级SG |
根据出口压力不同,从3到1 |
供货尺寸DN |
1"-2"-3"-4"-6"-8"10" |
法兰 |
ANSI 150-300-600 RF或RTJ按ANSI B16.5
或按UNI 2282或DIN 2263的PN16 |
|
|
|
|
|
|
|
|

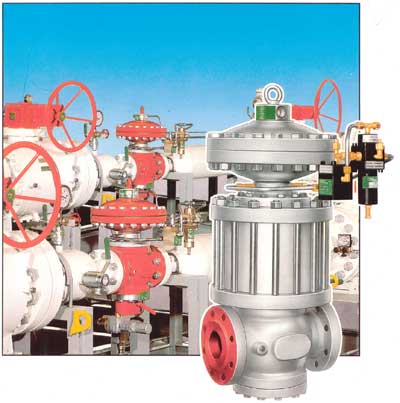

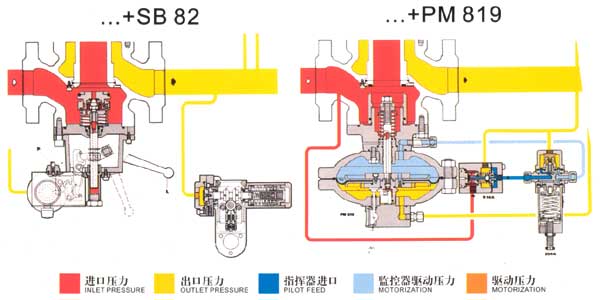

Reflux 819调压器的模块式设计,使得即使在安装完调压器之后,也不需改变壳体长度及对接尺寸,就能在同一阀体上安装应急监控器(失效时关闭)或紧急切断阀和消声器。而且,它的“顶部装入”式设计,可以对调压器作定期维修,而不用将阀体从管线上拆下来。
|
|
|
|
|
|
|
|
|
|
|
|
|

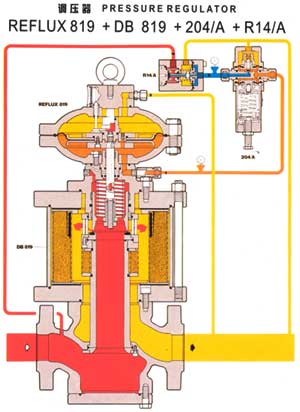

此消声器可显著降低调压器的由减压而产生的噪声。装有消声器的REVAL182.曲线表明了在特定条件下消声器的效果。
|
|
|
|
|
|
|
阀体 |
ANSI 300和600.用ASTM A352 LCB铸钢
ANSI 150和PN16用ASTM A216 WCB铸钢 |
壳体 |
ASTM A350 LF2锻钢 |
阀杆 |
AISI 416不锈钢 |
启闭件 |
DN≤3",用AISI 303
DN≥4",不锈钢密封刃口和外表面镀硬铬的碳钢 |
阀座 |
钢+硫化橡胶 |
密封件 |
丁腈橡胶 |
接头 |
按DIN 2353镀锌碳钢 |
|
|
以上所列为标准情况下的特性,根据特殊应用场合的要求,可以提供特殊的特性和材料。 |
|
|
|
|
|
|
|

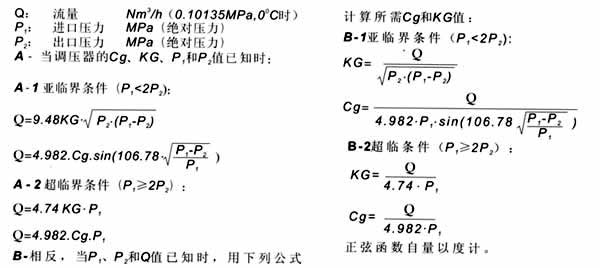

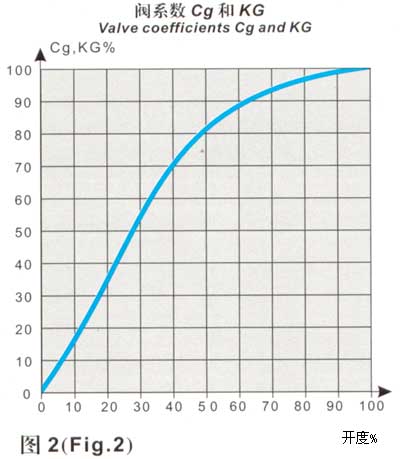

调压器的尺寸通常根据阀系数Cg和流量系数KG来选择。各种工作条件下阀全开时调压器的流量可由下面的公式计算。其中:
|
|
|
|
|
|
|
|
|
公称直径 |
25 |
50 |
90 |
100 |
150 |
200 |
250 |
Size |
1" |
2" |
3" |
4" |
6" |
8" |
10" |
Cg系数 |
575 |
2220 |
4937 |
8000 |
16607 |
25933 |
36525 |
KG系数 |
605 |
2335 |
5194 |
8426 |
17471 |
27282 |
38425 |
|
|
|
|
