200系列指挥器

 指挥器系统




-指挥器
Reflux 819 调压器配备了如下所列的200系列指挥器:
-204/,设定压力范围 Wh:0.03~4.3MPa
-205/,设定压力范围 Wh:0.03~4.3MPa
指挥器可以手动,也可遥控调整设定点




 指挥器调节说明

指挥器类型
调整类型
.../A
手动设定
.../D
遥控电动调整
.../CS
遥控信号气动调整

 微流阀Fluid Control 896




   当有必要在调压环路中使用Reflux819调压器时,可采用微流阀Fluid Control 896来指挥调压器的开闭,该阀通过一个21~104KPa的压力信号来控制。(具体特性见相关样本)

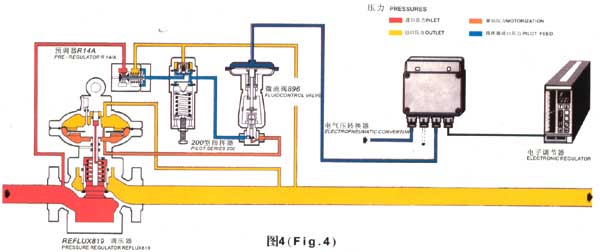

图4是带微流阀的指挥器系统的图解。





 监控器




   监控器是一种应急调压器,只要主调压器下游压力上升到监控器的设定点时,就自动接替调压器工作。
   有两种方案可供选择:内装式监控器和在线(串联式)监控器




200系列指挥器

 PM819系列内装式监控器

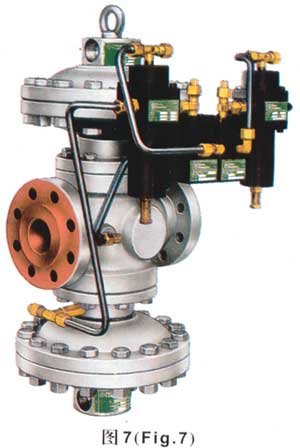

   此监控器直接安装在主调压器阀体上(见图7),与调压器共用一只阀体,但:
-它们各有自己的指挥器和伺服机构;
-它们在同一阀体的不同阀座上工作。
该系统的Cg系数和KG系数由以下两部分组成:
-Reflux819
-PM 819内装式监控器其总的系数大约为标准Reflux819的系数的93%。
这种结构的一大优点是不必改动管路就可以在已安装好的标准的Reflux819调压器上加装PM819监控器。




 在线(串联式)监控器




   在这种结构中,监控器安装在主调压器的上游。尽管它们功能不同,但从机械构成和密封机构的观点来看,它们实质上是一样的。只是监控器出口设定压力比主调压器的出口设定压力高一些。
加串联监控器后整个系统的Cg系数和KG系数大概比单个调压器低20%。




 内装式紧急切断阀




   SB82可装在在线监控器或主调压器Reflux819上(图9).该系数的Cg系数和KG系数由以下两部分组成:
- Reflux819
- SB 82内装式紧急切断阀
   其总的系数约为标准Reflux819的系数的93%。可在不改动管道的情况下将切断阀加装到已安装好的Reflux819调压器上。
该内装式紧急切断阀的主要特性如下:
- 精度AG:设定值的±0.5%;
- 超压和或欠压介入;
- 手动按钮操作;
- 可选择气动或电磁遥控;
- 人工复位,带有由操纵杆驱动的内部旁路;
- 总体尺寸小
- 维修方便
- 可加装阀位远传装置
表格列出了可用的控制头。




控制头
102
103
104
105
工作压力(MPa)
最大压力Pmax 增加设定范围
0.02~0.5
0.2~2.2
1.5~4.4
3.0~8.8
最小压力Pmax 下降设定范围
0.004~0.07
0.02~0.4
0.16~0.8
0.32~1.6
控制头
106
107
108
109
工作压力(MPa)
最大压力Pmax 增加设定范围
0.045~0.5
0.2~2.2
1.5~4.4
3.0~8.8
最小压力Pmax 下降设定范围
0.05~0.5
0.35~2.2
0.7~4.4
1.4~8.8

 安装规程




   若要Reflux819调压器正常工作,安装时,主气路和指挥器导压管必须遵守某些规定,简述如下:
a)过滤:从主干管过来的气体须经充分过滤,同时确保严格清扫调压器的进口管道,避免余留杂质。
b)预热:当调压器压降相当大时,须充分加热气体,防止降压中液态和固态水合物的生成。(切记:从调压器进口到出口,压力每降低0.1MPa,甲烷气的温度约降低0.4~0.5℃)
c)冷凝物收集器:天然气有时含有微量液态氢化合物,可能阻碍指挥器的正常工作,帮在预调器供气进口必须安装一只冷凝物收集和排污系统。
d)压力信号采集:为了正常工作,取压点必须位于正确的位置。在调压器和出口下游的取压点之间,须有一段长度大于等于4倍出口管径的管段;在取压点之后,须有一段长度大于2倍出口管径的管段。




 订货说明




订货时请采用下列表示法:
---调压器
REVAL182-尺寸规格-法兰-进口压力(bar)-出口压力(mbar)-流量(Nm3/h)-气种
例:Reflux819-DN2"-ANSI 600RF-Pe=60~40-Pa=10-Q=10.000-天然气
---监控器
在线监控器的订货表示法与标准调压器相同。内装式监控器表示法如下:
内装式监控器PM819-尺寸规格-压力等级-出口压力
例:PM819-DN2"-ANSI600-Pa=11
---内装式紧急切断阀
SB82-尺寸规格-压力等级-控制头型号-欠压切断压力-超断压力
例:SB82-DN2"--mod.103-max P11(无欠压切断要求)
---内装式消声器
内装式消声器DB819-尺寸规格-压力等级
例:DB819-DN2"-ANSI600
---指挥器
指挥器型号-设定值(bar)-要求的被调压力范围
例:指挥器204/A-Pas=10-Wa=8-12
订购备件时,请注明备件序号。
