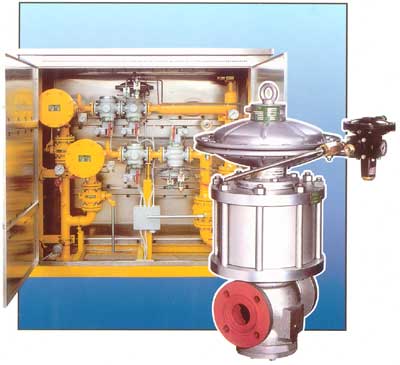

装于REVAL182调压器上的指挥器为P90和200系列,有下列几种:
● P90设定压力范围 Wh=0.6-27kPa
● P92设定压力范围 Wh=26-110kPa
● P94设定压力范围 Wh=0.1-0.6MPa
● 204/.设定压力范围 Wh=0.03-1.2MPa
P90系列指挥器与可调预调器RR40组合在一起,指挥器进口压力设定范围为Pep=0.011-0.86MPa。
204/.指挥器需配一分装的预调器,可有下列型号:
● R14不可调
● R33设定点可调(Pep=0.01-1.4MPa)
各种预调器都配有进口滤网。
指挥器系统可手动或遥控调节,其标志见下面
|
|
|
|
|
|
|
指挥器型号 |
设定点调整 |
.../A |
手动调整 |
.../D |
电动遥控调整 |
.../CS |
遥控信号气动调整 |
|
|
|
|
|
|
|
|
指挥器系统可带下列附件:
● 辅助过滤器CF14
● 脱水过滤器
● 手动定时指令系统(仅用于P90)
● 电池供电定时指令系统(仅用于P90)
● 气动指令系统
● 限流装置
|
|
|
|
|
|
|
|
|
|
|
|
|

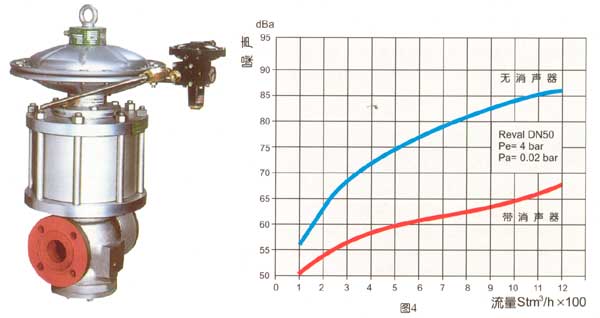

此消声器可显著降低调压器的由减压而产生的噪声。装有消声器的REVAL182.曲线表明了在特定条件下消声器的效果。
|
|
|
|
|
|
|
|
|
|
|
|
|
REVAL182调压器,无论是标准型的,还是加装了紧急切断阀或监控器的,都可加装消声器。内装式消声器,和紧急切断阀及监控器一样,都可加装在已安装好的REVAL182调压器上而无需改动管路。内装有消声器的调压器,其阀系数Cg比不装消声器的略低一些,但调压和调整方法都与常规调压器一样。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
监控器是一种应急调压器,只要主调压器下游压力上升至监控器设定点时,就自动接替调压器工作。有两种方案可供选择:内装式监控器和在线(串联式)监控器。

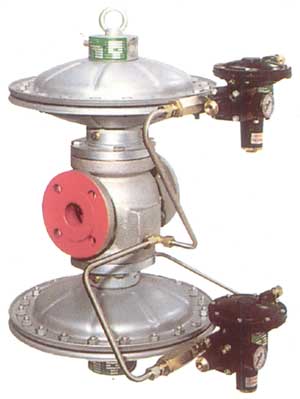

PM182系列内装式监控器
此监控器直接装在主调压器阀体上,两调压器共用一个阀体,但各有其自己的指挥器和伺服机构,县城阀体的两不同阀座上工作。
由REVAL182和内装式监控器PM182组成的系统,其Cg系数大致为标准REVAL182的系数的95%。
这种结构的一大优点是不必改动管路就可在已安装好的标准的REVAL182调压器上加装PM182监控器。
在线(串联)式监控器
监控器与主调压器完全相同,它安装在主调压器上游。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
当REVAL182用作监控器,或使用内装式PM182监控器时,其对主调压器故障的响应时间可通过在监控器上安装加速器而缩短。在获得下游压力信号后,加速器将监控器驱动室中的气体排出以便监控器迅速介入。加速器的设定值必须比监控器设定值高。
有两种型号

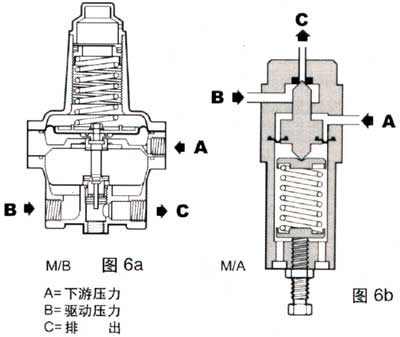

● M/B(图6a),压力设定范围WHo:1.5-60kPa
● M/A(图6b),压力设定范围>0.055MPa
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
当下游压力变化达到切断阀设定压力时,它立即截断气流(SAV)。手揿按钮也能使它动作。
内装式紧急切断阀

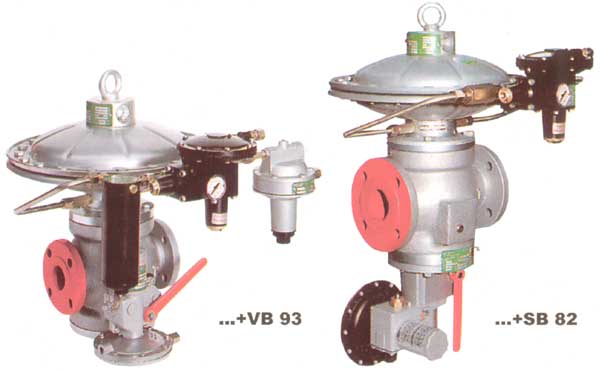

VB93和SB82都可内装在在线监控器或主调压器REVAL182上。由调压器及内装式切断阀组成的系统的Cg系数约为单个REVAL182调压器的标准阀系数的95%。可在不改动管道的情况下将切断阀加装到已安装好的REVAL182调压器上。
内装式紧急切断阀的主要特性:
● 设计压力:全部零件 1.92MPa
● 精度AG:超压切断:设定值的±1%
欠压切断:设定值的±5%
● 平衡塞(VB93)可手动复位而不需使用旁通
● 复位手柄操作的内旁通(SB82)
● 超压切断和/或欠压切断
● 手动按钮操作
● 可加气动或电磁遥控
● 可加装阀位信号远传装置
● 总体尺寸大小
● 易于维修
下表格给出了切断阀的介入压力范围
|
|
|
|
|
|
|
|
|
紧急切断阀型 |
VB93
|
SB82 |
控制头型号 |
VB31 |
VB32 |
VB33 |
103 |
超压切断设定压力范围 |
2.2~120kPa |
0.075~0.5MPa |
0.2~1.05MPa |
0.2~1.9MPa |
欠压切断设定压力范围 |
1~90.5kPa |
0.015~0.27MPa |
0.075~0.58MPa |
0.02~0.5MPa |
|
|
|
|
|
|
|
|
若要REVAL182调压器正常运行,主气路与指挥器供气管的安装须遵守一些规定,简述如下:
a)过滤 自主管线来的燃气段经充分过滤,必须严格清扫调压器上游的管道除去余留杂质;
b)冷凝物收集器 天然气中有时含有微量的汽态烃,该物可能干扰指挥器正常工作,所以在预调器供气管进口处须安装一冷凝物收集器及排放系统;
c)压力信号采集 为了正确工作,压力信号采集点必须位于正确位置上。在调压器和下游压力信号采集点间须有一段长度不小于出口管径4倍的直管段,在压力信号采集点之后还须有一段长度不小于出口管径2倍的直管段。
|
|
|
|
|
|
|
|
|
|
|
|
|
订货时请采用下列表示法:
---调压器
REVAL182-尺寸规格-法兰-进口压力(bar)-出口压力(mbar)-流量(Nm3/h)-气种
例:REVAL182-DN2"-ANSI 150RF-Pe=0.5-5bar=20mbar-Q=500Nm3/h-天然气
---监控器
在线监控器的订货表示法与标准调压器相同。内装式监控器表示法如下:
内装式监控器PM182-尺寸规格-出口压力
例:PM182-DN2"-Pa=30mbar
---内装式紧急切断阀
VB93(或SB82)-尺寸规格-控制头型号-欠压切断压力-超压切断压力
例:VB93-DN2"-VB31型-Pmax 50mbar(无欠压切断要求)
---内装式消声器
内装式消声器-尺寸规格
例:DN182-DN2"
---指挥器
指挥器型号-设定值(bar)-要求的被调压力范围
例:指挥器P90-Pas20mbar-Wa 8-30mbar
订购备件时,请注明备件序号。
|
|
|
|
|
|
|
