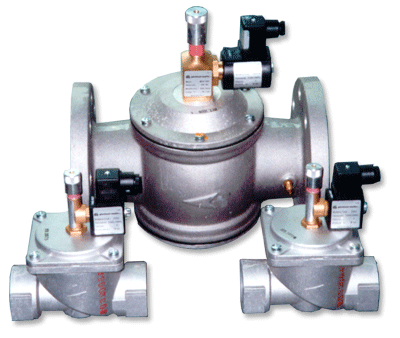

M16/RM系列燃气紧急切断阀

M16/RM系列燃气紧急切断阀

 简述




    意大利MADAS(马达斯)M16/RM N.A.系列家用普通型紧急切断阀是新型的燃气管道工程的安全配套装置,家庭增设可燃气体检测报警器,当报警器周围环境中存有溢出的可燃气体并达到预定的浓度时,报警器就可发出声光报警,同时给切断阀脉冲信号,迅速自动切断管道供气,解除厨房里的后顾之忧。对家里有老人、儿童的家庭尤其有利。可靠的技术性能;极低的负荷损失;极高的安全性能;极佳的节能性能;快速切断性能是本系列产品的五大特点。

制造标准:按照欧洲UNI EN161检测规则和安全标准制造。





 技术参数

控制类型
直动式操作
密封材料
NBR橡胶
结构
膜片密封阀座阀
阀体材料
黄铜
最大工作压力
500mbar-6bar
适用范围
煤气、天然气、液化石油气等无腐蚀气体
关闭时间
<1秒
打开方式
手动复位
电源电压

AC220V/50HZ 27VA R=580Ω
DC24V 21VA R=26Ω
DC12V 20VA R=7Ω

防爆等级
Ex113G
外壳防护等级
IP65
适应温度
-15℃~+60℃
阀体材料
压铸合金铝
连接方式
螺纹接口,符合ISO228/1标准
操作系数
不间断输出或脉冲型
控制方式
电磁型
电气连接
插件(不分正负极)
电压公差
-10%~+10%

 功能及工作原理




M16/RM N.A系列(家用普通型)阀门是常开型脉冲触发式电磁阀,具有事故自锁及手动复位功能。
1.阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2.当有燃气泄漏时,报警器报警,同时给电磁阀线圈通电,触发阀门迅速关闭,并进入自锁状态。此时,即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开,以防事故防大。
3.处理完泄漏点以后,人工重新开启阀门,才会恢复供气。




 压力损失-流量曲线图

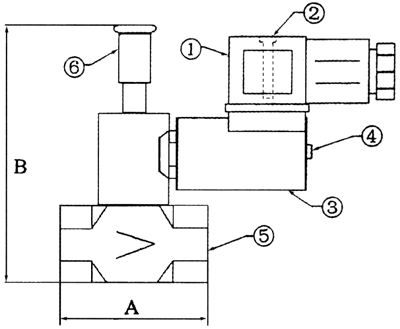

 阀门各部位名称及尺寸(mm)



  ① 接线盒
② 固定接线盒螺丝
③ 电磁线圈
      ④ 固定线圈螺丝(平常不要动)
⑤ 阀体
⑥ 手动复位杆



型号
RO 02
RO 03
口径
DN15(1/2")
DN20(3/4")
A
55
55
B
110
110
阀体净重
0.75kg
0.75kg

 手动复位操作过程




    当阀门被切断,管道泄气故障排除后,工作人员需要手动复位时,用力向上提拉手动复位杆,听到“咔”的一声,说明阀门完全被打开。此时,即使松开手,也不会再次切断。




 电源连接





    在连接电源之前,请确认阀门额定功率与所供电功率是否相符。
(1)用一字螺丝刀拧松固定接线盒的螺丝;
(2)用手向上拨出接线盒,并将螺丝拨出;
(3)连接体上会发现如图标示;
(4)用一字螺丝刀从OPEN处插入,将底盘撬开,就会发现有连接导线的三个螺丝;
(5)零线和火线对应连接在如图所示螺丝1、2上,所示是接地线;
(6)接线完毕后,恢复原状,固定在电磁阀线圈上(注意:接线盒与线圈间橡胶垫必须垫好)。




 日常注意事项及设备维修




1.不要用力击打复位杆;
2.电磁阀不要被水淋湿;
3.严禁私自折卸阀门;
4.要由燃气技术专业人员来检修。检修完毕后,必须检测阀门是否漏气,确认没有问题的情况下,才能投入使用。
