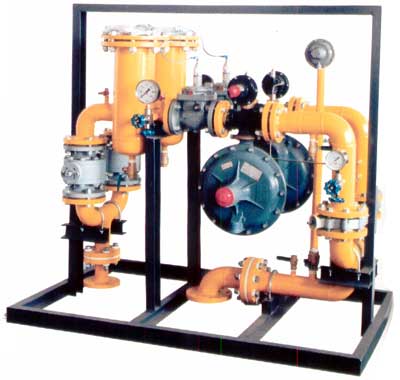

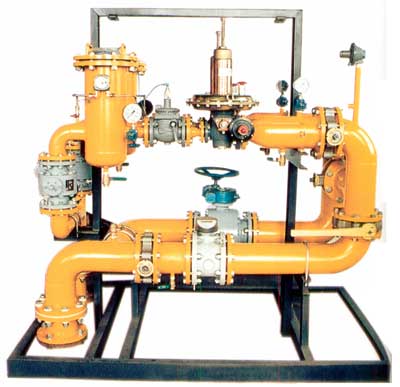

RTX2+0系列型燃气调压箱广泛适用于燃气输配、居民小区、餐厅、锅炉、工业窑炉等。
可用于天然气、煤气、石油液化气等各种非腐蚀性气体的压力调节、稳压控制、计量、远程监测。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
● 二路自动调压，一用一备，自动切换；
● 直接作用式调压器，内置平衡阀，反应迅速；调压范围广，稳压精度高，零流量自动关闭。
● 超压紧急切断，人工复位。
● 不锈钢滤芯，过滤精度高，使用寿命长。
● 进出口为GB法兰，内部构件标准化，使用维护方便。
|
|
| |
|
|
|
| |
|
| |
序号 |
部件名称 |
单位 |
数量 |
产地 |
备注 |
1 |
调压器 |
套 |
2 |
意大利TARTARINI |
|
2 |
切断阀 |
套 |
2 |
英国JEAVONS |
选装 |
3 |
压力表 |
块 |
2 |
德国WIKA |
|
4 |
微压表 |
块 |
2 |
日本PRO |
|
5 |
放散阀 |
个 |
1 |
美国FISHER |
|
6 |
流量计 |
台 |
1 |
德国ELSTER |
选装 |
7 |
蝶阀 |
个 |
2 |
意大利FIORENTINI |
|
8 |
球阀 |
个 |
4 |
国产 |
|
9 |
过滤器 |
台 |
2 |
国产 |
|
10 |
差压表 |
块 |
2 |
意大利TARTARINI |
|
11 |
绝缘接头 |
个 |
2 |
国产 |
|
|
| |
|
| |
型号 |
RTX40/50-Q |
RTX50/80-Q |
|
调压器 |
意大利TARTARINI B/249 |
意大利TARTARINI A/109 |
进气口压力范围P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出气口压力范围P2（KPa） |
1～30 |
1～30 |
流量（Nm3/h） |
≤300 |
≤600 |
调压精度 |
±5% |
±5% |
|
进气口法兰（GB） |
DN40 |
DN50 |
出气口法兰（GB） |
DN50 |
DN80 |
|
箱体尺寸（长×宽×高）mm |
1260×740×1150 |
1380×900×1420 |
|
| |
型号 |
RTX50/100-MQ |
RTX80/100-MQ |
|
调压器 |
意大利TARTARINI A/149 |
意大利TARTARINI MBN25/65 |
进气口压力范围P1（MPa） |
0.02～0.5 |
0.2～0.5 |
|
出气口压力范围P2（KPa） |
1～30 |
1～50 |
流量（Nm3/h） |
≤900 |
≤1000 |
调压精度 |
±5% |
±5% |
|
进气口法兰（GB） |
DN50 |
DN80 |
出气口法兰（GB） |
DN100 |
DN100 |
|
箱体尺寸（长×宽×高）mm |
1560×1030×1660 |
1660×1030×1770 |
|
| |
型号 |
RTX80/150-MQ |
RTX100/150-MQ |
|
调压器 |
意大利TARTARINI MBN40/80 |
意大利TARTARINI MBN50/100 |
进气口压力范围P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出气口压力范围P2（KPa） |
1～50 |
1～50 |
流量（Nm3/h） |
≤2800 |
≤3430 |
调压精度 |
±5% |
±5% |
|
进气口法兰（GB） |
DN80 |
DN100 |
出气口法兰（GB） |
DN150 |
DN150 |
|
箱体尺寸（长×宽×高）mm |
2000×1160×1900 |
2000×1160×1990 |
|
| |
型号 |
RTX150/200-MQ |
RTX150/250-MQ |
|
调压器 |
意大利TARTARINI MBN65/100 |
意大利TARTARINI MBN80/150 |
进气口压力范围P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出气口压力范围P2（KPa） |
1～50 |
1～50 |
流量（Nm3/h） |
≤4000 |
≤6500 |
调压精度 |
±5% |
±5% |
|
进气口法兰（GB） |
DN150 |
DN150 |
出气口法兰（GB） |
DN200 |
DN250 |
|
箱体尺寸（长×宽×高）mm |
2340×1230×2340 |
2400×1400×2400 |
|
| |
