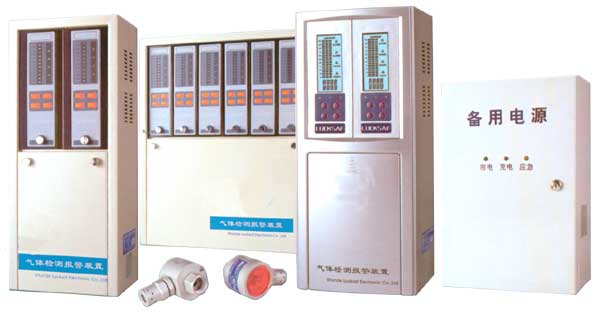

YRT-3000A系列可燃气体报警器/一般可燃气体/烷、烯、醇、乙炔类 |
| |
|
| |
|
| |
| |
|
|
| |
YRT系列可燃气体检仪表厂广泛应用于各类炼油厂、化工厂、油库、液化气站等易发生可燃气体泄漏的场所，对这些场所进行常年的监测。

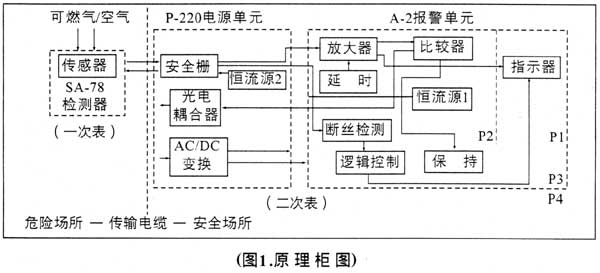

防爆式YRT-3000A可燃气体报警装置分为两个部分：检测与报警。检测器(一次表)安装在可能发生气体泄漏的危险场所，其核心元件是气敏传感器。二次表位于安全场所的值班室。一旦现场发生气体泄漏，检测信号立即是经传输电缆送到报警单元，其指示器显示气体浓度；当气体浓度达到预定的报警点，报警单元发出声、光报警信号、同时输出的电信号可控制风机等设备来排除险情。
YRT-3000A型可燃气体检测仪表采用本质安全型防爆型式，现场中的检测器与传输电缆被破坏，也不会引起爆炸。因此在使用中比其它型式的装置更安全、更可靠。
YRT-3000A型可燃气体检测仪表的报警功能为高、低浓度二段报警。在0-100%LEL(可燃气体爆炸下限)范围内，可以选择高低浓度二个报警点。例如使用一段报警控制信号来启动风机，使用二段报警控制信号来关闭气源。
YRT-3000A型可燃气体检测仪表符合国家现行标准--《GB3836.1-83爆炸性环境用防爆电气设备·通用要求》，《GB3836.1-83爆炸性环境用防爆电气设备·本质安全型电路和电气安全设备'i'》之规定。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
2.1.2名称：可燃气体检测仪表
2.1.3型号及适用气体：
YRT-3000A适用于检测一般可燃气体(烷类、烯类、醇类等，不适用于含有氢气、乙炔、水煤气、乙醛、乙基甲基醚、二乙醚、二丁醚、四氟乙烯、二硫化碳、硝酸乙酯的环境)
结构型式有盘装式(以后缀“-P”表示)和壁挂式(以后缀“-W”表示)两种结构型式，如
YRT-3000A-P表示盘装式 （订货编号：0200-3000）；
YRT-3000A-W3表示三路壁挂式 （订货编号：0200-3030）；
YRT-3000A-W6表示三路壁挂式 （订货编号：0200-3060）； |
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
检测器 N个
报警单元 N个
电源单元 N个
箱体 1个（壁挂式）/N个 （盘装式）
盘装式仪表每路含检测器一个、报警单元一个、电源单元一个、箱体1个，（参见图3A）壁挂式仪表每套含检测器N个、报警单元N个、电源单元N个、箱体1个，（参见图3B）壁挂式箱体有2.3.6.8路四种规格，可装入1-8个单元（以W1-8个单元）；订货编号以末两位10-80表示；
立式机柜箱体根据用户或设计要求定做，一般一个标准机柜能装入20-40路报警仪表。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
2.3.1检测器

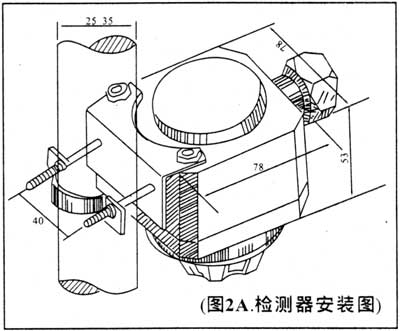

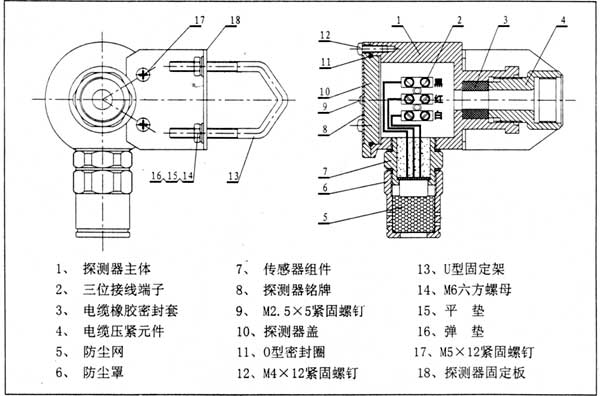

安装尺寸参见图2A及图2B；进线接口螺纹M24×1.5；重量约2Kg
2.3.2箱体

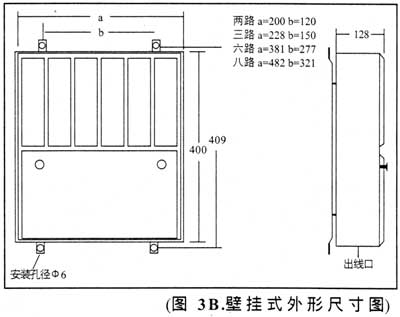

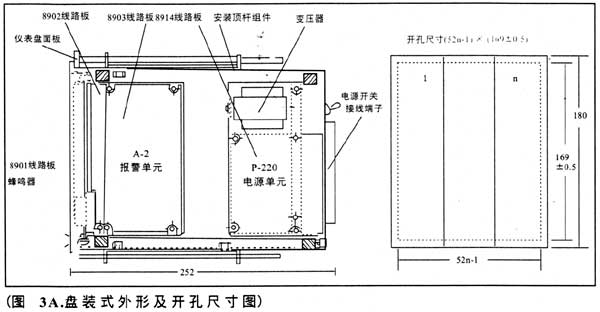

安装尺寸参见图3A及图3B；包括报警单元、电源单元
壁挂式重量：约12Kg/6路
盘装式重量：约2Kg/路 |
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
2.4.1防爆级别：ibIIBT3
2.4.2测量范围：0-100%LEL（可燃气体爆炸下限）
2.4.3电源：AC220V±10% ,50/60HZ
功耗：<8W/路
2.4.4最远传输距离（检测器至报警单元）与电缆规格所《GB3836.4-83》规定，传输电缆的分布电感L与分布电容C应在以下范围内：L<1.0毫享C<0.5微法；传输电缆的单芯电阻应<8欧姆，采用三芯橡胶电缆时，可参照下表： |
|
| |
|
|
|
| |
|
| |
芯线截面积 |
0.75mm2 |
1.00mm2 |
1.50mm2 |
2.50mm2 |
4.00mm2 |
最先传输距离 |
350m |
470m |
710m |
1180m |
1900m |
|
| |
| |
|
|
| |
2.4.5检测器的型号与指标
型号：SA-78
型式：扩散器
灵敏度衰减速：<2%/月
连接尺寸：出线导管螺纹M24×1.5
关联设备：A-2报警单元，P-220电源单元
2.4.6报警单元型号与指标
型号：A-2
报警响应时间：<15秒
报警设定值：第一段10-70%（任意可调）第二段30-90%（任意可调）
报警精度：10%以内
显示精度：10%
显示内容：0-100%LEL+段红灯
预热 绿灯闪烁
报警 绿灯闪烁、蜂鸣器间歇鸣叫
故障 黄灯常亮、蜂鸣器常鸣
2.4.7电源单元的型号与指标
型号：P-220
输入电压：AC220V±10%，50/60HZ
保险丝规格：0.75A
输出电压：DC18V、DC12V（至报警单元）
输出控制信号：第一段报警 继电器常开接点输出（10A）
第一段报警 继电器常开接点输出（10A）
2.4.8使用环境
2.4.8.1报警部分
温度范围：0-45℃
湿度范围：20-90%RH
2.4.8.2检测器
温度范围：-30～+50℃
气压范围：标准大气压强±10%
湿度范围：间断情况下0-99%RH
持续情况下15-90%RH
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
名称 |
定货编号 |
配气器具QJ85L |
0600-4000 |
标准气瓶（0.5%异丁烷/0.751） |
0600-4001 |
保险丝管 |
0600-4202 |
发光二级管 |
0600-4203 |
微动开关 |
0600-4204 |
气敏传感器（带座）（GB813带座） |
0600-4205 |
报警单元A-2 |
0600-4226 |
电源单元P220 |
0600-4227 |
检测器SA-78 |
0600-4228 |
|
| |
