Monarch L型轻油燃烧器---开关元件侧 |
| |
|
| |
| |
|
|
| |
威索(Weishaupt)Monarch型燃油燃烧器是全自动喷嘴压力雾化式燃烧器，其结构设计细致，并在实际应用中久经考验。此类燃烧器可满足用户对运转安全性、功能可靠性及易于维修保养方面的要求。威索燃油燃烧器经样机测试检验符合DIN4787第一部分之标准。
此类燃烧器的各种性能展示了其许多独到之处，仅例举如下：
● 使用范围广：15-460kg/h(178-5446kw)
● 全自动运行
● 燃烧效果好
● 燃烧器停机状态下风门自动关闭
● 运行噪音小
● 可安装内置开关元件（除RL,RMS型及三段火力燃烧器外）
● 9-11号燃烧器在打开后可向后取出燃烧头
● 易于安装、调试、维修及保养 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
此类燃烧器为整装结构。燃烧器马达通过一跟轴驱动鼓风叶轮及油泵。所有燃料及空气的调节装置均分布的显而易见且易于操作。
燃烧器可向左或向右打开，从而简便了燃烧头、喷嘴及点火电及等部件的维护工作。 |
|
| |
|
|
|
| |
|

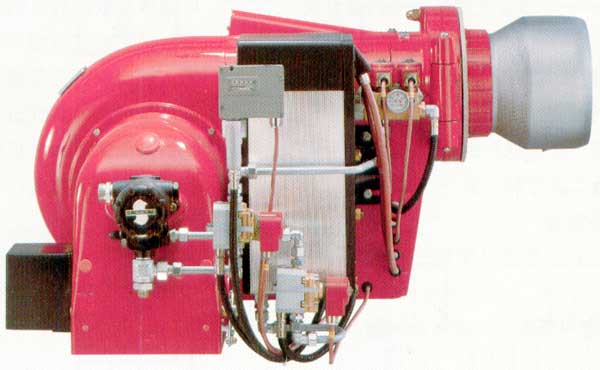

Monarch M/MS--重油燃烧器---油预热器侧 |
| |
|
| |
| |
|
|
| |
此类燃烧器可广泛用于热能装置如热水锅炉、蒸汽锅炉、热风炉及各种工艺流程的加热过程。
RL和RSM型燃烧器还可用于对热量要求需要频繁变化的装置，如干燥及大型烘烤炉等。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
此类燃烧器可是用符合DIN51603标准的轻油，中质油及重油。
油品黏度：
对LR及RL型燃烧器为20。C时6mm2/s；
对M型燃烧器为50。C时75mm2/s；
对MS及RMS型燃烧器为100。C为50mm2/s。 |
|
| |
|
|
|
| |
|

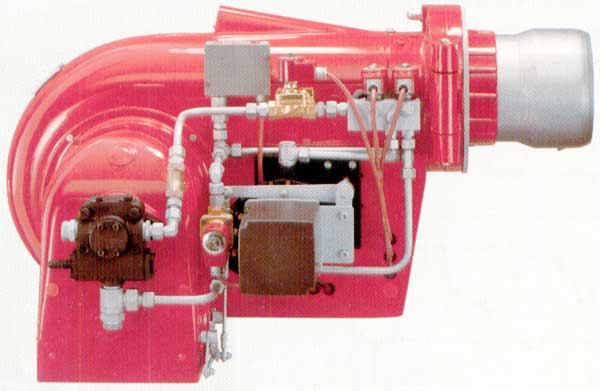

Monarch RL型--轻油燃烧器---复合调节器侧 |
| |
|
| |
| |
|
|
| |
L、M及MS型燃烧器的调节是通过油量与风量的配合来进行的：
● 二级式——配有二个譬如努嘴及由伺服马达控制的快速开启的风门。
● 三级式——配有三个喷嘴及由伺服马达控制的慢素开启的风门。
RL及RMS型燃烧 器的调节式通过对燃烧器及风量进行连动调节来完成的。根据调节器及伺服马达的不同可区分为：
● 滑动二级式（伺服马达运行式为20秒）
● 比例调节式（伺服马达运行时间为42秒）
在滑动二级式的调节中，可在燃烧器的工作范围内确定大小两个负荷点。燃烧器根据对热量的要求在这两个负荷点间滑动。因此油量不会在短时间内发生较大的变化。
通过在电控箱中装入合适的比例调节器，燃烧器久可以按比例调节方式运行。比例调节型燃烧器可相应于热量的要求在工作范围内的任意点工作。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
燃烧器程控器用来控制燃烧器的自动运行并用其上连接的火焰监测装置监测火焰。程控器可独立提供以便装入电控箱内，也可根据要求装于燃烧器之内（另行计价）。
对收音机及电视机无干扰
在点火时产生的无线电干扰低于VDE-0875规范中的“N”级。
中质及重油在预吹风过程中，加热过的油会流过喷嘴座及油管。由此，在点火时已喷出的油已均匀受热。
运行噪音低：
威索燃烧器运行噪音小。所有燃烧器导风部件的设计均遵循空气动力学原理。马达转子和鼓风叶轮都做过动态平衡。
对于燃烧器噪音有特殊要求的场合，我们设计了消音器，可使燃烧器的噪音降低约70%。
重油的燃烧
MS和RMS型重油燃烧器的额定功率不得低于100kg/h。此外，我们建议燃重油时尽量使用RMS系列燃烧器。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
标准配置的燃烧器不适合至于户外。燃烧器的材料、结构和防护要求均要求其在室内运行。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 轻油、中质油及重油燃烧器
根据燃烧器的调节方式供货范围有所不同。在中质及重油燃烧器的供货范围中增加了油预热器、循环式喷嘴座、温控装置、加热元件（喷嘴座、分配件、压力开关及油泵等处）、ROB调节装置、压力开关、滤清器及全金属软管。
● 二级式燃烧器
燃烧器外壳、带限制开关的铰接法兰、法兰密封垫、观火镜、燃烧器马达、鼓风叶轮、油泵、两个电磁阀及一个安全电磁阀、油管、喷嘴座及两个喷嘴、燃烧头、带有风门及伺服马达的风量调节系统、点火变压器、点火电缆、点火电极、带火焰监测装置的程控器。
● 三级式燃烧器（仅轻油燃烧器）
与二级式燃烧器相比，三级式燃烧器的区别在于：三个电磁阀及一个安全电磁阀；慢速运转的伺服马达；带三个喷嘴的喷嘴座。这一结构的燃烧器需要配置电控箱（9号以上）。
● 二级滑动式及比例调节式燃烧器
与二级燃烧器相比，二级滑动式及比例调节式燃烧器的区别在于：控制风量、油量连动调节的伺服马达；调节盘；回油调节阀；压力开关；滤清器（中质及重油燃烧器中）；程控器；比例调节仪（比例调节式燃烧器）。
|
|
| |
|
|
|
| |
|
|
| |
|
|
| |

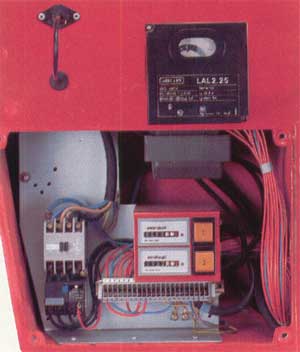

● Monarch型二级式燃烧器全内置开关结构
● 全内置开关结构中包括了燃烧器运行
所必需的全部元件：
1个第一级控制开关一一带运行信号灯
1个第二级控制开关一一带运行信号灯
1个接触器
1个过载继电器(仅对三相燃烧器)
● 根据客户要求还可装入计时器。
L9z型燃烧器内置开关标准配备星三角组合．由于内部空间原因无法加配计时器。配有内置开关的燃烧器为一整体结构．可即刻投入使用。
|
|
| |
|
|
|
|
| |
| |
|
|
| |
|
|
| |
●可调节及取出的火焰筒
每台锅炉的实际使用状态都有所不同．燃烧器则必须能够适应各种情况以最经济的方式运行。通过可移动的火焰筒能调节出相应于炉膛实际情况****的位置。
9至11号燃烧器在打开后，火焰筒可以与支架一起穿过铰接法兰向后取出。
|
|
| |
|
|
|
|
 |
|
| |
|
|
| |
|
|
| |
● 铰接式燃烧器罩壳
铰接法兰使燃烧头、喷嘴和点火电极的日常保养、拆装变得非常方便。取出法兰上的定位螺栓后．燃烧器即可打开。根据热能装置结构的不同(如在中心回焰式锅炉中)，燃烧头可能需要加长。此时，必须首先松开点火电缆及油管才能打开燃烧器。
● 油温调节
中质及重油燃烧器中配有油预热器(电加热或介质加热)，可将燃油快速加热到雾化所需的温度。其原理是，相对少量的油在较大的换热面中流过，热量得以迅速传递，并可防止局部过热而使燃油焦化。
威索公司产品中有电加热器及介质加热器．以及两者的组合。
|
|
| |
|
|
|
|
| |
|
| |
燃烧器
型号 |
类型 |
带有内置开关
元件④订货号 |
无内置开关
元件③订货号 |
样机编号 |
程控器 |
油泵 |
鼓风机
叶轮 |
伺服电机 |
L5Z |
D |
61156401 |
61156402 |
5G553/95 |
LAL2... |
J6 |
镀锌 |
-W-1055/23 |
L7Z |
D |
61176401 |
61176402 |
5G581/95 |
LAL2... |
J6/J7① |
无色 |
-W-1055/23 |
L8Z |
D |
61186401 |
61186402 |
5G595/96 |
LAL2... |
J7/TA2② |
无色 |
-W-1055/23 |
L8Z/2 |
D |
61186601 |
61186602 |
5G598/96 |
LAL2... |
J7/TA2② |
无色 |
-W-1055/23 |
L9Z |
D |
61196401 |
61196402 |
5G5601/96 |
LAL2... |
J7 |
绿色 |
-W-1055/23 |
|
| |
燃烧器电机
50Hz,2800 l/min |
电机保险
装置 |
输油软管
直径 |
长度
mm |
连接螺纹
软管侧 |
连接接头
安装侧 |
重量
约kg |
DK08/90-2;3～220/380V;1.4kw; 6.0/3.5A |
10A |
13 |
1000 |
R1/2" |
R1/2" |
53 |
DK2-2;3～220/380V;2.6kw; 9.8/5.7A |
16A |
13 |
1000 |
R1/2" |
R1/2" |
73 |
DK3/115-2a;3～220/380V△;4.0kw; 8.0A |
25A(16A)⑤ |
13 |
1000 |
R1/2" |
R1/2" |
78 |
DK3/115-2;3～220/380V△;4.5kw; 10.0A |
25A(20A)⑤ |
13 |
1000 |
R1/2" |
R1/2" |
81 |
D132/120-2a;3～220/380V△;6.5kw; 13.5A |
36A(25A)⑤ |
13 |
1000 |
R1/2" |
R1/2" |
125 |
|
| |
| |
|
|
| |
① 耗油量超过140Kg/h选用J7泵代替J6泵
② 耗油量超过220Kg/h选用TA2泵代替J7泵
③ 无内置开关的燃烧器，随机提供散装的程控器以便装入控制柜；也可根据要求将程控器装在燃烧器上（另行计价）
④ 如按照TRD411标准安装则需要独立控制柜。这样，内置开关元件就不需要了。
⑤ Y△一起动时.
|
|
| |
|
|
|
| |
燃烧器
型号 |
类型 |
带有内置开关
元件③订货号 |
无内置开关
元件④订货号 |
样机编号 |
程控器 |
油泵 |
鼓风机
叶轮 |
伺服电机 |
L7T |
D |
61179401 |
61179402 |
18483/89 |
LAL2... |
J6/J7① |
无色 |
-W-1055/80 |
L8T |
D |
61189401 |
61189402 |
18484/89 |
LAL2... |
J7 |
无色 |
-W-1055/80 |
L8T/2 |
D |
61189601 |
61189602 |
18485/89 |
LAL2... |
J7/TA2② |
无色 |
-W-1055/80 |
L9T |
D |
- |
61199402 |
18486/89 |
LAL2... |
J7/TA2② |
绿色 |
-W-1055/80 |
L10T |
D |
- |
68109402 |
18487/89 |
LAL2... |
J7 |
蓝色 |
-W-1055/80 |
|
| |
| |
|
|
| |
① 耗油量超过140Kg/h选用J7泵代替J6泵
② 耗油量超过220Kg/h选用TA2泵代替J7泵，请注意TA2泵的接口数据。
③ 如按照TRD411标准安装则需要独立控制柜，这样，内置开关元件就不需要了。
④ Y△一起动时.
|
|
| |
|
|
|
| |
