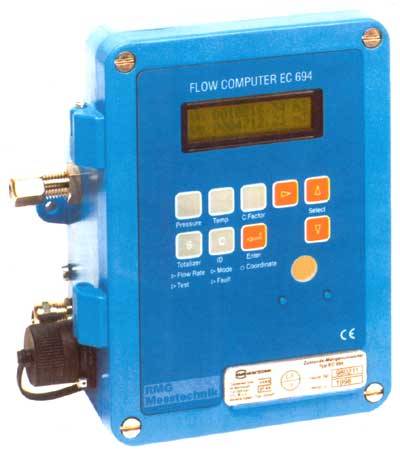

 工作原理




    气体涡轮流量计测到的气体体积流量是实际工作状况下的体积流量(也叫工况流量)。由于气体可以被压缩,则标准体积流量应该是根据工况体积流量进行补偿计算(校正)得到的。此时,要使用气体的标准状态(即温度20~C,压力一标准大气压)和气体质量的相关参数。
    EC694校正仪与涡轮流量计或罗茨流量计连接后可进行数据存储、补偿计算、作为二次仪表。补偿计算是由EC694校正仪基于理想气体状态方程来完成。仅用该方程还不能满足所有高精度气体计量的需求,所以需要考虑真实气体的特性,因此,可压缩性因子K也被引入计算公式。




 型式认证




EC 694校正仪已经通过了中国国家质量技术监督局的计量认证,并获得型式许可证。
EC 694校正仪已经通过德国的计量部门认证,作为体积校正仪,用于天然气流量的数据存储和二次仪表。





 数据存储




主存储器
存储最近一年的数据:
每天、每月实际工况流量和标准工况流量的峰值
存储最近半年的数据:
每小时压力和温度的平均值、每小时累计流量
存储最近一年的数据:
每天、每月温度和压力的平均值及相应累计流量
400条事件记录(例如:故障信息):
记录当前的累计流量、平均压力、平均温度、平均可压缩性系数、平均体积校正系数、平均流
速。
辅助存储器
存储720条信息,每条信息包括:
累计流量(实际工况流量、标况流量)
平均值(压力、温度、压缩性因子、流量校正系数、实际工况流速、标准工况流速),采样
间隔可从1分钟到7天自由选择。
数据接口
有3个数据接口可供数据交换:
一光电接口,用来维护或读数
一4针接口,可用于M总线,
一3针接口

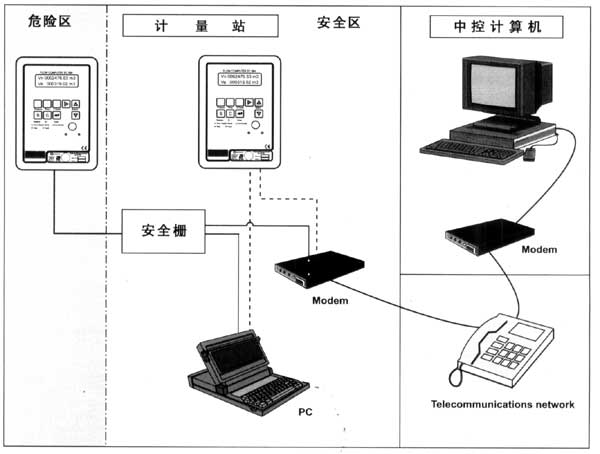

 通讯




    以上2种电子接口可用于接打印机MODBUS总线、或RS 232接口。提取数据的方式有3种:
1.将M总线连接到4针接口,向控制系统传送数据。
2.直接由PC机串行口经电子接口和光电接口提取数据。
3.经过调制解调器进行长距离数据传输后由工作站提取数据。
    当校正仪安装在危险区域时,该接口需用安全栅与电子设备相连。当校正仪安装在非危险
区域时,该接口可直接与电子设备相连。
可压缩性因子
EC 694校正仪可压缩性因子K的计算方法有以下几种选择:
一GERG 88S(标准)
一AGA-NX-19
一定义为常数
压力传感器和电阻温度计
    压力传感器作为标准配置安装在校正仪内部。也可根据用户要求进行特殊设计将压力传感器配在校正仪外部。
    通常标准配置的电阻温度计是Ptl000型,在外部供电的情况下也可使用Pt500或Ptl00型。
电池及供电设备
    EC 694的标准产品是使用2个锂电池。电池寿命在输入频率低于1Hz且正常使用下大约6年。
不用打开校正仪外壳就可更换电池。
防爆保护
    如果采用电池或9.2V直流供电,则EC 694校正仪是本安防爆的,同时适用干l类区域。




 安装及启动

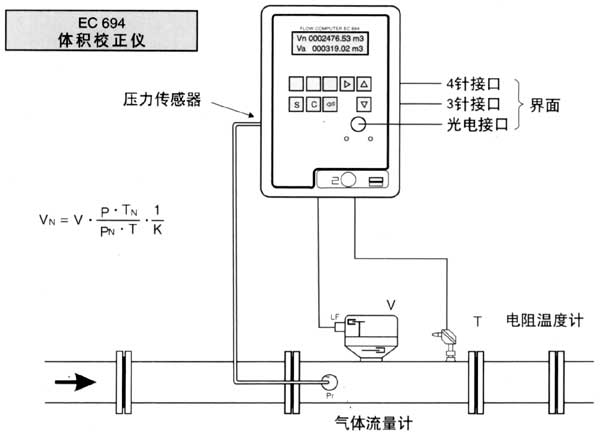

EC 694体积校正仪为安装提供如下选项:
一直接安装在流量计上
一安装于墙上
一安装于台子或架子上
一安装于管线上
如果校正仪是和RMG流量计一起购买的,则校正仪可以在出厂前预先安装在流量计上。




 操作




    所有的设定值、实测值、计算值都会存储在一个易于查看的表格中。表格中的所有数据都可
以通过按键的方式调出来显示。而且压力、温度、累计流量等主要参数可以通过快捷键调出来显示。
    所有的数据都可以通过控制面板上的光电转换接口读出。也可以通过键盘和控制面板上的
光电转换接口进行编程。储存和二次计算的参数受到铅封的保护,其它参数受到铅封的保护,其它参数都是由密码保护的。

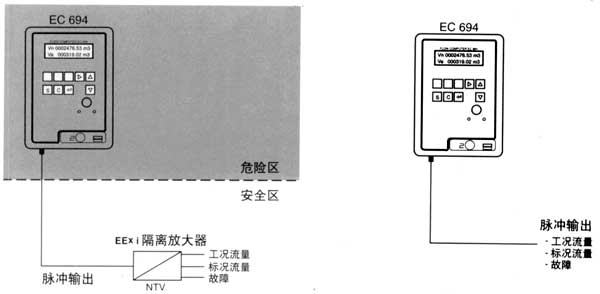

 典型连接

1.电池供电方式:
a.防爆设计(EC694安装在危险区)
b.非防爆设计(EC694安装在安全区)

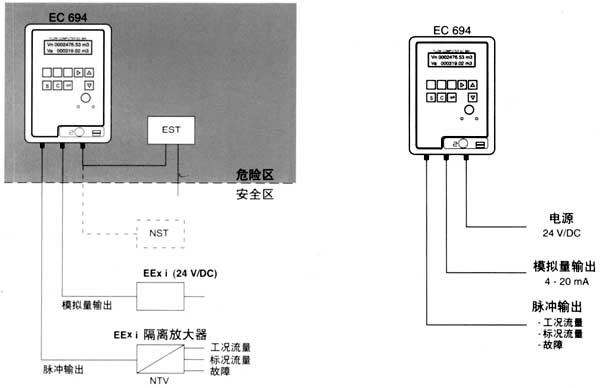

1.外部供电方式:
a.防爆设计(EC694安装在危险区)
b.非防爆设计(EC694安装在安全区)


 附件




EExI主电源箱:
安装在墙壁上,可向电子校正仪输出9.2V/DC主电源。
一用于危险区域:ESTl5型
一用于非危险区域:NSTl5型
EExI电源箱:
24V/DC,可提供模拟量输出4-20mA信号。此时校正仪需要使用主电源箱。
隔离放大器:
用于在危险区域隔离脉冲输出。
红外接口:
作为光电转换器,在光电接口和计算机串行接口间进行数据传输。
安全栅:
用于供电装置和安装在危险环境中的设备电子接口之间的连接。
软件:
用于提取存储器的历史数据和当前数据。
温度套筒:
用于电阻温度计。
三通测试开关:
用于压力传送。





 技术数据

防爆等级
 EEx ibⅡC T4
显示
 2行,每行16字符(包括字符和数字)
尺寸
 220×195×90mm
重量
 约2.5公斤
防护等级
 IP65
环境温度
 -20℃~+60℃
测量温度
 -10℃~+60℃
测量压力
 0.07~O-2 MPa(绝压)
 0.08~0.5 MPa(绝压)
 O.2~l MPa(绝压)
 O.4~2 MPa(绝压)
 O_8~4 MPa(绝压)
 1.4~7 MPa(绝压)
压力取样连接
 6mm不锈钢管
供电
 2个3.6伏锂电池,或外部供电9.2/24V/DC
输入
 ·一通道:频率l Hz
   二通道(仅用于外部供电模式]:信号最大到400 Hz
 ·开关继电器:
   累计停止
   方向逆行
输出
 ·三种转换输出:
    累计…可以编程选择实际T况或标况流量
    瞬时…可以编程选择实际工况或标况流量
    事故
    Umax=20 V,I max-'-.60 mA,P max=160 mW
 ·4~20 mA模拟量输出(仅用于外部供电模式),电子隔离,负载电阻:
   最大700 Q
接口
 ·光电接口,用来维护或读数
 ·4针接口(用于M总线)
 ·3针接口
所有输入和输出都有过电压保护。
