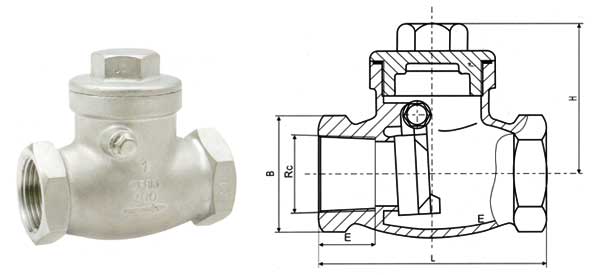

| 尺寸:Dimensions 单位:mm |
DN |
G |
L |
E |
B |
H |
6 |
1/4" |
65 |
10 |
24 |
65 |
10 |
3/8" |
65 |
10 |
24 |
65 |
15 |
1/2" |
65 |
12 |
26 |
65 |
20 |
3/4" |
80 |
17 |
32 |
80 |
25 |
1" |
91 |
20 |
41 |
90 |
32 |
11/4" |
104 |
20 |
51 |
105 |
40 |
11/2" |
120 |
20 |
58 |
120 |
50 |
2" |
140 |
23 |
69 |
140 |
65 |
21/2" |
|
|
|
|
|
| |
|
| |
公称压力 |
PN |
2.5，4 |
Mpa
|
强度试验压力 |
PT |
3.8，6，9，6 |
低压气密封试验压力 |
|
0.6 |
高压密封试验压力 |
|
2.8，4.4，7.04 |
适用介质
|
J11H-25C/40C |
J11W-25P/40P |
J11W-25R/40R |
水、油品、气 |
硝酸类 |
醋酸类 |
适用温度 |
-40～180℃
|
|
| |
|
| |
零件名称 |
Q11F-25，40 |
Q11F-25P，40P |
Q11F-25R，40R |
阀体 |
WCB |
ZG1Cr18Ni9TiCF8 |
ZG1Cr18Ni12Mo2TiCF8M |
阀盖 |
WCB |
1Cr18Ni9Ti304 |
1Cr18Ni12Mo2Ti316 |
阀瓣 |
ICr18Ni9Ti304 |
1Cr18Ni9Ti304 |
1Cr18Ni12Mo2Ti316 |
密封
|
304、316(CF8、CF8M) |
填料 |
聚四氟乙烯 |
|
| |
| |
