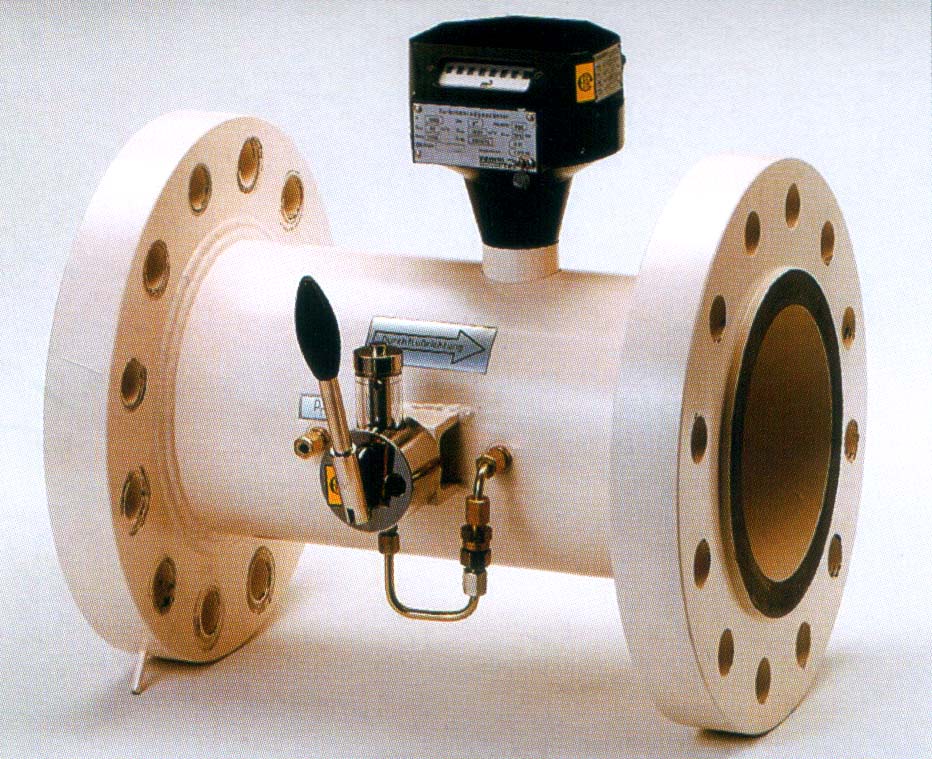

●具有机械计数器以及电子脉冲变送器的气体涡轮流量计
●高精度用于贸易交接的CT型和用于工业生产的IM型
●通过OIML-R32的认证
●对直管段要求短(前直管段只需2D)
●符合欧洲最严格的制造标准
●合于符合DVGW规范的所有气体
●多种配置和配件
●可提供完整的计量方案(如流量计量系统和流量计量撬) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
●Vemmtec气体涡轮流量计的设计是为了满足高精度的气体流量测量。特殊的设计有利于减少气体扰动(如漩涡)和降低压力损失。
●提供多种配件设备如:PTZ纠正仪、安全栅、前后直管段。
●在流量计工作时,通过8位的机械计数器显示气体的流量。高/低频率的脉冲信号可以直接连接到流量计算机进行流量计算。
●IGTM-CT气体涡轮流量计通过了多个国家权威机构的认证。
●可根据用户特殊的应用或精度要求,提供相应的产品和服务。
|
|
|
|
|
|
|
|
|
|
主要部件图 |
|

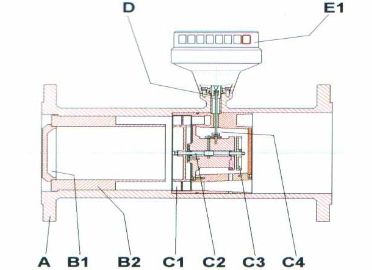

剖面图 |
|
|
|
|
|
特 点: |
|
●具有8位数字机械计数器以及电子脉冲传感器的气体涡轮流量计
●高精度用于贸易计量的CT型长表
●标准的金属整流器
●标准的润滑系统
●通过OITM-R32认证,有效减少气体扰动和降低压力损失
●前直管段只需2D
●符合欧洲最严格的制造标准及多个国家的认证
●适用于符合DVGW规范的所有气体
●可配置PTZ修正仪、流量计算机,安全栅、前后直管段等多种配件
●提供出厂组装标定证书
|
|
|
|
|
|
|

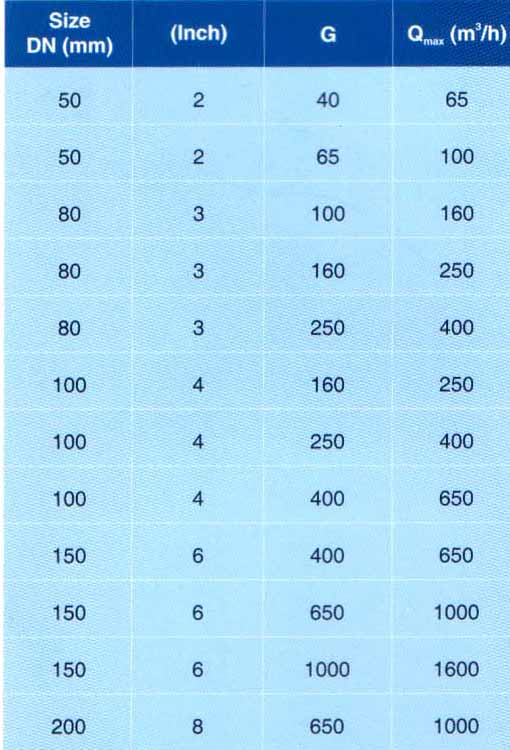

规 格: |
|
●流量范围:10~10000立方米/小时(工况流量)
●直径:DN50~DN400(2"~16")
●表体长度:3D
●压力范围:PNl0~PNl00
ANSll 50~ANSl600
●过超载范围:符合ENl2261超载际准
●温度:-10~60℃
●防爆等级:EEx ia IIC T4...T6
|
|
|
|
|
|
|
精 度: |
|
●符合EC精度标准
●能提供更高精度
●可重复性:0.1%
●量程比:直径DN80(3")或以上,量程比为1:20可提供量程比1:30或1:50的产品。在高压下,量程比可调高。以上量程比是在大气压情况。如果工作压力大于大气压,Qmin会更小。
|
|
|
|
|
|
|
构成材料: |
|
●表体:球墨铸铁或碳钢
●整流器:铝
●叶轮:铝
●测量头和轴承部件:铝
●轴承、轴和联轴关节:不锈钢
●齿轮:不锈钢和合成材料
●计数器和计数器金属板:铝
|
|
|
|
|
|
|
表头和脉冲发生: |
|
●表头为标准的8位机械计数器
●脉冲信号标配:低频Reed开关(频率1脉冲=O.1,1或10立方米)
中频传感器(频率40-190 Hz)
●可选的表头传感器:第二低频Reed开关
●可选的表体高频传感器:在涡轮叶轮上或在辅助叶轮上的第一和第二高频传感器(频率600—3300 Hz)
|
|
|
