h 此类型专用截止阀主要用于低温和深冷介质(包括LNG)的高压管路系统,具有开关灵活、密封可靠、防火和静电等特点。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
●类型:球形
●连接形式:法兰
●公称压力:5.0MPa
●公称通径:20mm; 25mm; 40mm; 50mm; 65mm; 80mm; 100mm;
●最低工作温度:-196℃
●驱动方式:手动 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
●阀体:0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀盖:0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀瓣:0Cr18Ni9(相当于ANSI S304)
●阀杆:2Cr13 (相当于ANSI\ASTM A433 S420)
●密封圈:纯聚四氟乙烯、增强纯聚四氟乙烯或聚三氟氯乙烯
●填料:纯聚四氟乙烯
●延伸套管:1Cr18Ni9Ti (相当于ANSI S302) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
●焊接阀盖
●梯形螺纹运动副
●阀座由阀体直接加工而成
●阀杆与填料座以及填料套之间的间隙应保证阀杆在-196℃温度下灵活运动
●密封副为金属对金属(允许制造形式为金属对金属,金属阀瓣可以制造成线形或等百分比流量阀瓣形式)
●阀杆长度尺寸可以按需方要求执行
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

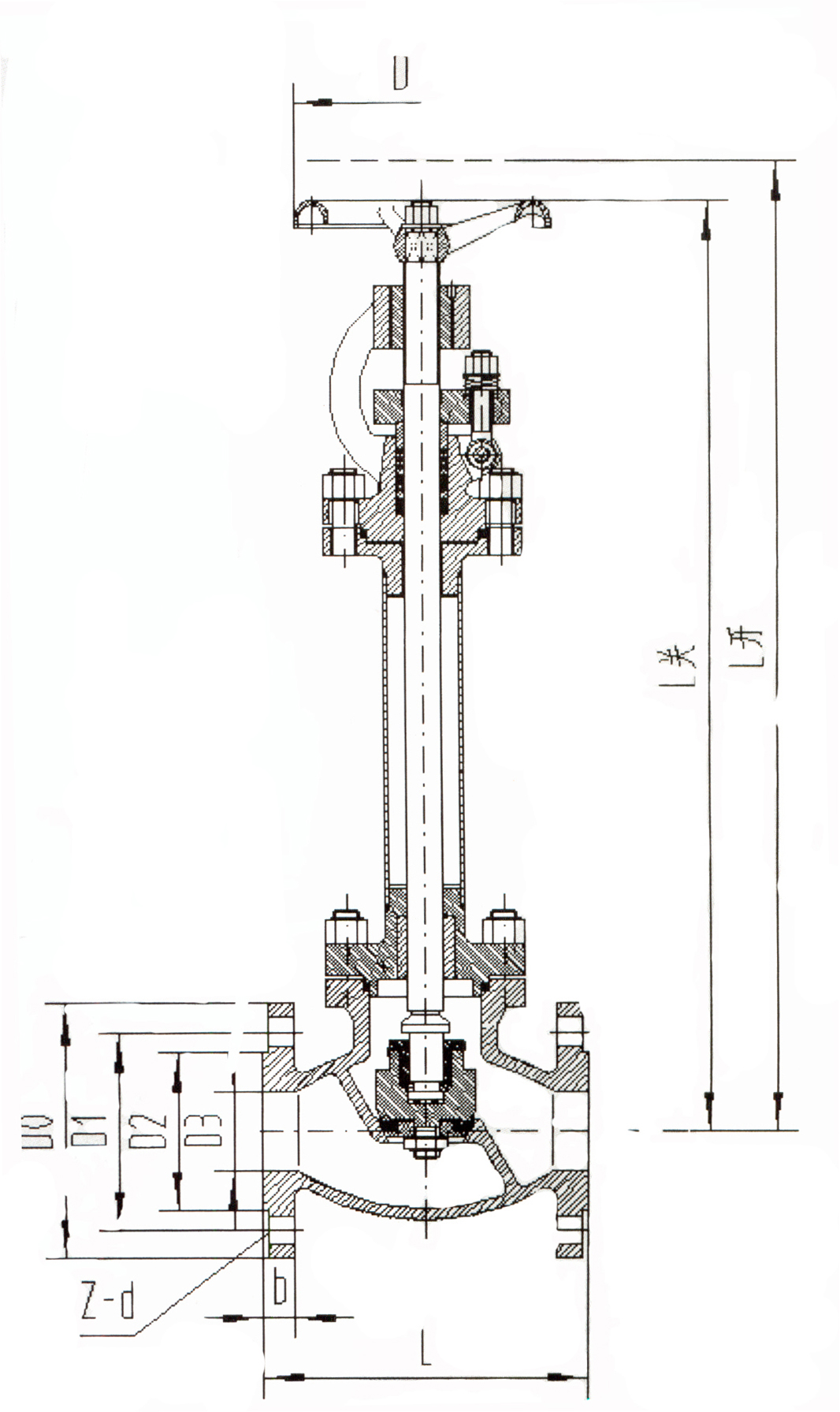

产品代号 |
尺 寸(mm) |
备注 |
L开 |
L关 |
L1 |
D |
D0 |
D1 |
D2 |
D3 |
b |
Z--d |
352A20 |
460 |
450 |
152 |
Ф120 |
Ф120 |
Ф82.5 |
Ф43 |
Ф21 |
16 |
4--Ф16 |
|
352A25 |
460 |
450 |
190 |
Ф120 |
Ф125 |
Ф89 |
Ф51 |
Ф25 |
19 |
4--Ф18 |
|
352A40 |
565 |
550 |
241 |
Ф200 |
Ф155 |
Ф114.5 |
Ф73 |
Ф41 |
21 |
4--Ф22 |
* |
352A50 |
565 |
550 |
283 |
Ф200 |
Ф165 |
Ф127 |
Ф92 |
Ф52 |
23 |
8--Ф18 |
|
352A65 |
600 |
580 |
330 |
Ф240 |
Ф190 |
Ф149 |
Ф105 |
Ф66 |
23.5 |
8--Ф22 |
* |
352A80 |
660 |
636 |
387 |
Ф280 |
Ф210 |
Ф168.5 |
Ф127 |
Ф77.5 |
29 |
8--Ф22 |
* |
352A100 |
740 |
715 |
457 |
Ф280 |
Ф255 |
Ф200 |
Ф157.5 |
Ф101.5 |
32 |
8--Ф22 |
* |
|
