| 功能 |

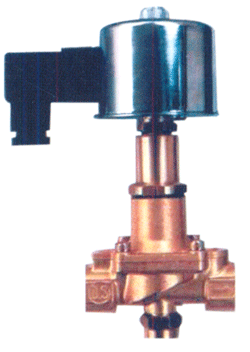

二位二通电磁阀，常闭(NC),先导操作 |
| 连接 |
螺纹 |
G1/2"-G2" 青铜直管螺纹；不锈钢锥螺纹 |
法兰 |
PN 16=青铜 PN 40=不锈钢 (DN 15-DN 32) |
| 公称通径 DN(mm) |
13-50 |
| 介质 |
低温流体(液态或气态） |
| 氮(N2) 氧(O2) 二氧化碳(CO2) 氩(Ar) |
| 工作压力(bar) |
最小0.1-0.3; ****18-25 |
| 流体温度(℃) |
-200-+90 |
| 环境温度(℃) |
-30-+60 |
| 黏度(mm⒉/s) |
40 |
| 流量系数Kv |
2-9(i/mn 水 △P=1 bar) |
| 标准电压 |
AC:12、24、48、110、220、380 V/50 Hz(~)
DC:12、24、48、110、220 V(=) |
| 阀体材料 |
青铜或不锈钢(304L) |
| 选项 |
PTFE密封，限位开关，除油和油脂，特殊电压，NPT螺纹，特 殊法兰 |
| |
|
|
|
|
|
|
|
|
| |
原理 |
先导式低温电磁阀 活塞设计 |
内件 |
黄铜阀座，悬挂活塞为青铜或不锈钢，先导活塞的电磁管为黄铜或不锈钢 |
密封 |
阀座：金属/金属： 外部：EPDM
|
|
| |
|
| |
|
电压(Volt) |
电磁回路 |
功耗 |
操作因数 |
绝缘等级 |
防护等级 |
接线盒类型 |
电缆接口 |
开启 |
保持 |
AC:12、24、48、110,220、380 V (50 HZ) |
CTR |
230VA |
100VA |
100% |
H |
IP 65 |
ISO4400
可移动接线盘 |
PG11 |
DC;12、24、48、110、220 V |
CTR |
80W |
80W |
100% |
H |
IP 65 |
|
选项：AC 60Hz
|
|
| |
|
| |
| |
液态流体<<O>> |
工作压力 |
Kv |
连接 |
尺寸mm |
重量
Kg |
型号 |
螺纹 |
法兰 |
bar |
I/mn
<△P=1bar> |
G" |
DN
mm |
螺纹 |
法兰 |
A |
H |
L |
L |
B |
P |
NbΦ |
法兰 |
螺纹 |
| 青铜-NC先导操作 |
KCMF |
1010 |
1011 |
0.1-25 |
44 |
1/2" |
15 |
90 |
305 |
68 |
100 |
95 |
65 |
4*14 |
4.5 |
3.0 |
KCMF |
1012 |
1013 |
0.1-25 |
100 |
3/4" |
20 |
90 |
315 |
85 |
110 |
105 |
75 |
4*14 |
5.0 |
3.5 |
KCMF |
1014 |
1015 |
0.2-25 |
152 |
1" |
25 |
90 |
335 |
100 |
125 |
115 |
85 |
4*14 |
6.5 |
4.0 |
KCMF |
1016 |
1017 |
0.2-22 |
308 |
1"1/4" |
32 |
90 |
340 |
116 |
140 |
140 |
100 |
4*18 |
8.0 |
4.5 |
KCMF |
1018 |
1019 |
0.3-20 |
415 |
1" |
40 |
90 |
355 |
128 |
160 |
150 |
110 |
4*18 |
11.0 |
7.0 |
KCMF |
1020 |
1021 |
0.3-18 |
610 |
2" |
50 |
90 |
375 |
150 |
185 |
165 |
125 |
4*18 |
14.5 |
8.5 |
不锈铜-NC先导操作 |
KCMF |
1210 |
|
0.1-25 |
40 |
1/2" |
15 |
90 |
315 |
67 |
|
|
|
|
|
5.0 |
KCMF |
1212 |
|
0.1-25 |
74 |
3/4" |
20 |
90 |
330 |
95 |
|
|
|
|
|
5.5 |
KCMF |
1214 |
|
0.2-25 |
103 |
1" |
25 |
90 |
335 |
95 |
|
|
|
|
|
6.5 |
KCMF |
1216 |
|
0.2-22 |
159 |
1"/1/4 |
32 |
90 |
360 |
140 |
|
|
|
|
|
11.0 |
KCMF |
1220 |
|
0.3-18 |
310 |
2" |
50 |
90 |
400 |
168 |
|
|
|
|
|
15.0 |
|
