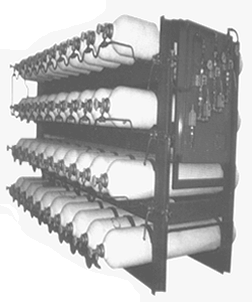

爱科CNG顺序充气控制盘

  　工作原理


　　“爱科“牌全自动充气控制盘是进口原件组装的顺序控制盘，它的功能是压缩的天然气按高、中、低的顺序依次分配到每个独立储气瓶首当压缩机排天然气压力达到设定压力时，就优先打开高压顺序阀对高压瓶行充,其次是达到中压组设定压力时就打开压力顺序阀对中压瓶组进行，最后达到低压组设定压力时就打开低压顺序阀对低压瓶组进行充气（此个瓶组压力相同）。压缩继续排出天然气，直到三组瓶（井）充满为实现压缩机按高、中、低顺序依次充气的目的。


  　主要技术指标

****流量
 　2000m⒊/hr
压力调节范围
 　150~6000PSI
****额定压力
 　6000PSI(40MPa)
出厂压力
 　100PSI(0.7MPa)
中压组
 　2300PSI(16MPa)
低压组
 　2800PSI(20MPa)
进口连接
 　卡套或焊接接头式连接外径Φ22mm的管子
出口连接
 　卡套或焊接接头式连接外径Φ22mm的管子

  　安装调试方法


　该产品的安装由6个（M16）的地面螺钉固定。如果要调节充气压力值时，轻轻打顺序阀的锁紧螺母，向内旋进螺杆时增大压力值，向外旋出螺杆为减小压力值，完毕锁紧各顺序阀的锁紧螺母。


  　产品介绍


　产品特点


　●　一进三出无直充型
　●实现自动优先顺序充气
　●流量大，****流量可达2000m⒊/hr
　●美国机械式CNC专用顺序阀可靠性高
　●全进口散件组装，****额定压力为40MPa,安全性能高
　●无电动执行，不需电源
　●专业生产，维修率低，使用寿命长
　●连接接头拆卸容量安装维修方便快捷　

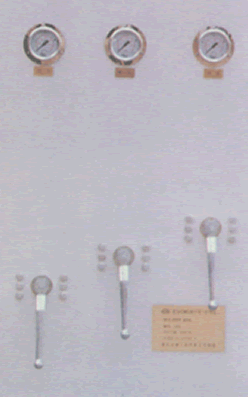

　　　　　　　　　　一进三出型


　

6个M16的地脚螺丝安装孔


　　　　　
安装示意图







　产品特点


　　●一进四出配有直充线可实现直充
　　●实现自动优先顺序充气
　　●流量大、****流量可达2000m⒊/hr
　　●美国机械式CNG专用顺序阀可靠性高
　　●全进口散件组装，****额定压力为40MPa，安全性能高。
　　●无电动执行件，不需电源。
　　●专业生产，维修玄学低，使用寿命长
　　●连接接头拆卸容量安装维修方便快捷





6个M16的地脚螺丝安装孔

安装示意图








　产品特点


　　●　一进三出无直充型
　　●　实现自动优先顺序充气
　　●　流量大，****流量可达2000m⒊/hr
　　●　美国机械式CNG专用顺序阀可靠性高
　　●　全进口散件组装，****额定压力为40MPa,安全性能高
　　●　无电动执行，不需电源
　　●　专业生产，维修率低，使用寿命长
　　●　连接接头拆卸容量安装维修方便快捷　


　　　　　　　　　　一进三出型





　安装示意图
