燃气过滤器是燃气输配系统的重要设备，在燃气输配过程中，为了保证燃气输配设备和仪表如调压器等阀件和流量计、压力表等仪表的正常工作和保护其不被损坏，必须去除燃气中的固体杂质，在其前必须安装精度符合要求的过滤器。 |
|
| |
|
|
| |
|
| |
| |
|
|
具有直通，角式等多种结构型成；
适用于天然气、液化石油气、城市燃气、液化石油气、空气
混合气、空气等多种气质。
安装方便、维修简单；
流量：最高可达650000Nm⒊/h
工作温度：-20~100℃
过滤精确高，可达1μm;
允许最高进口压力：≤10MPa
阻力小，流通能力大；
可用于高湿环境；
滤芯过滤面积大，耐腐蚀，无二次污染；
可配能显示滤芯肮脏程表的差压表；
安装方便，维修简单。 |
| |
| |
|
| |
|
| |
|
|
|
| |

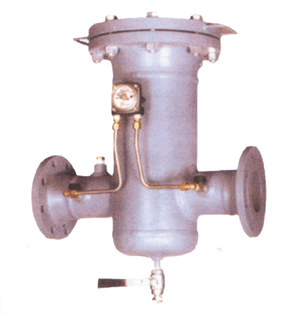

| 1、燃气过滤器S系列 |

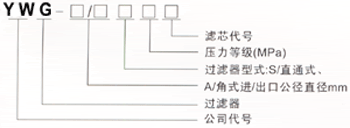

过滤器型号S系列 |
接管 |
ΦD |
L |
h |
H |
YWG-50/50SG |
ND50 |
Φ133 |
380 |
270 |
490 |
YWG-80/80SG |
ND80 |
Φ150 |
420 |
350 |
590 |
YWG-100/100SG |
ND100 |
Φ219 |
480 |
420 |
690 |
YWG-125/125SG |
ND125 |
Φ273 |
540 |
450 |
740 |
YWG-150/150SG |
ND150 |
Φ325 |
600 |
500 |
840 |
YWG-150/150SG |
ND150 |
Φ377 |
640 |
420 |
720 |
YWG-200/200SG |
ND200 |
Φ426 |
700 |
630 |
1020 |
YWG-250/250SG |
ND200 |
Φ430 |
800 |
700 |
1170 |
YWG-300/300SG |
ND300 |
Φ630 |
900 |
900 |
1400 |
|
|
|
| |
|
|
| |

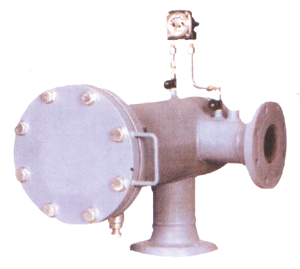

| 2、燃气过滤器A系列 |
过滤器型号S系列 |
接管 |
ΦD |
L |
h |
H |
YWG-50/50SG |
ND50 |
Φ133 |
380 |
270 |
490 |
YWG-80/80SG |
ND80 |
Φ150 |
420 |
350 |
590 |
YWG-100/100SG |
ND100 |
Φ219 |
480 |
420 |
690 |
YWG-125/125SG |
ND125 |
Φ273 |
540 |
450 |
740 |
YWG-150/150SG |
ND150 |
Φ325 |
600 |
500 |
840 |
YWG-150/150SG |
ND150 |
Φ377 |
640 |
420 |
720 |
YWG-200/200SG |
ND200 |
Φ426 |
700 |
630 |
1020 |
YWG-250/250SG |
ND200 |
Φ430 |
800 |
700 |
1170 |
YWG-300/300SG |
ND300 |
Φ630 |
900 |
900 |
1400 |
|
|
| |
|
| |

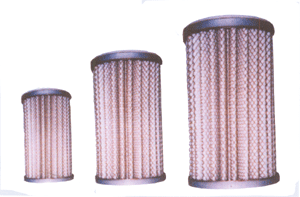

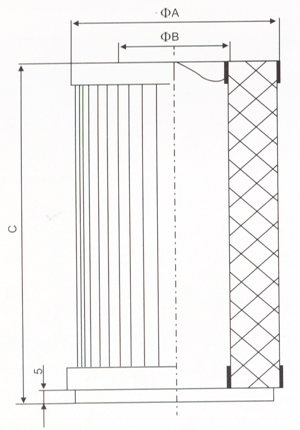

型号 |
过滤面积m⒉ |
ΦA(mm) |
ΦB(mm) |
ΦC(mm) |
| G1 |
0.125 |
95 |
50 |
165 |
| G1.5 |
0.23 |
120 |
69 |
210 |
| G2 |
0.47 |
165 |
86 |
270 |
| G2.5 |
0.725 |
200 |
110 |
283 |
| G3 |
0.95 |
252 |
138 |
320 |
| G3.5 |
0.95 |
299 |
186 |
280 |
| G4 |
1.45 |
299 |
186 |
415 |
| G5 |
2.30 |
390 |
246 |
470 |
| G6 |
4.20 |
475 |
320 |
625 |
|
| |
|
| |
|
|
| |
| |
|
|
过滤精度高；
容尘****；
阻力小，流量能力大；
耐腐蚀，适应范围广，可用于多种气质；
可用于高湿环境
无二次污染。 |
| |
|
|
|
