 产品简介




HSV086
  HSV086系列切断阀是广泛应用于燃气输配系统、燃气管网和工业气体调压系统的高可靠性安全切断阀。
  HSV086的前身-SV086已经在世界各地成功应用超过25年,并以其高品质和广泛的适用性赢得了全球用户的青睐。与SV086相比,HSV086是在其基础上,利用现代技术显著改进和完善了的新一代产品。
  HSV086系列安全切断阀主要有以下两种类型:
  - HSV086:标准型,公称直径从1”到12”
  - HSVS086:具有两级释放装置,公称直径从16”到24”
  以上两种类型均提供超压和亏压切断保护,并采用模块化设计。配有标准控制结构和感应元件,都可适用于100 bar的工作压力。公称直径达到12”,压力等级达到ANSI 2500。



荷兰高特HSV086系列安全切断阀


 产品特点




>> 极低的维护成本
  > 维护周期长
 - 部件之间摩擦力极小
 - 材料选用考究
 - 结构简单,部件少
 > 装拆简便
 - 专利阀体可在线维护
 - 阀座密封圈检查简单方便
 > 维修备件极少
>> 结构模块化
 - 压力传感器、控制结构和词体互为独立模块
 - 不同尺寸和压力等级的切断阀具有相同的传感器和控制结构
>> 阀座设计独特(专利阀座)
 - 阀座密封圈抗腐蚀性强,维护周期长
 -即使在低温条件下仍可保证关闭严密
>> 极高的安全性和可靠性
 - 不受任何振动影响
 - 动态部件维护周期长
 - 单悬挂式阀芯(HSV086)
 - 直接压力感应式

  >> 在线性好,精度高
 - 滞后性小
 - 受温度影响小
>> 具备就地紧急切断按钮
 - 当取压信号管堵塞时可用
 - 当感应元件膜片破裂时可用
>> 双控结构
 - 一个标准的切断阀加装一个触发器可以同时监控两级调压器的出口压力,实现两级切断。
>> 根据需要可选装如下附件
 - 各种型号的压力传感器/调节弹簧
 - 远程关闭控制器
 - 阀芯位置指示器
 - 阀位远传传感器
>> 技术参数周详
 - 符台现行标准
 - 多种语言版本
>> 快捷的供货周期
 - 常规型号空运四周内交货



 HSV086工作原理




   HSV086具有超压和亏压保护功能。亏压保护也可防止膜片破裂。
超压保护
   当作用在传感器(3)上的出口压力(1)高于调节弹簧(5)和(6)设定的最大压力值时,膜片(2)下移,并带动控制杆(8)绕枢轴(9)逆时针旋转,销钉(7)上移,使平衡杆(10)绕枢轴(11)向右
旋转。
   这样,平衡杆(10)支撑的开关销(18)下移,开关杆(16)绕轴(17)转动(轴(17)是与碉芯(20)相连的阀杆支点)。当开关杆(16)旋转90°时,安装在阀体上的关闭弹簧(19)推动阀(20)开始关闭。
   阀芯开始关闭时,阀芯下游压力开始降低直至降低到出口压力值。入口和出口压力差作用在阀芯(20)上,产生一个附加关闭压力使阀芯进一步趋于关闭,切断阀被锁定。此时,即使出口压力(1)低于最大超压切断压力设定值时,阀芯仍保持关闭。



亏压保护
   当作用在传感器(3)上的压力(1)低于弹簧(6)设定的切断压力值时,膜片(2)上移,使调节弹簧(5)顶部的弹簧帽(4)压在控制结构外壳上,而与膜片(2)之间失去作用。这样,切断压力仅由调节弹簧(6)确定。
   这时,控制杆(8)推动销钉(12)下行,使平衡杆(10)像超压保护时一样向右旋转。开关杆(16)和阔芯(20)的动作与超压保护的情况相似。
   如果膜片破裂,阀芯将以相同的方式关闭进行切断保护。
复位
   当故障排除,并且作用于阀芯(20)上的压力达到平衡后,则需手动开启阀门复位,操作方法如下:向下(里)推动手柄(13),并使其顺时针转动,同时,按住(下)复位按钮(15)开启阀门。阀门开启后,弹簧推动操作手柄回到起始位置,接合器(14)与操作手柄(13)脱开。

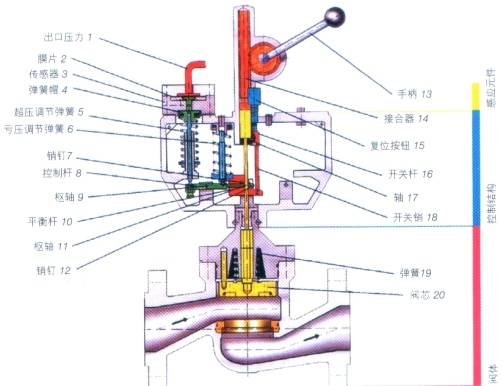

HVS086型切断阀结构

 HSVS086工作原理




   HSVS086的第一步操作动作与HSV086相同,但第二步不同。当标准控制装置(8)脱开,控制杆(10)将绕枢轴(4)向右旋转,旋转15°后,轴套(2)脱离阀杆(5),阀芯(6)关闭。阀芯(6)和阀(5)因受重力和来自关闭弹簧(11)的力而被推入阔座内。
   当故障排除,并且作用于阀芯(6)的压力达到平衡状态时,首先将标准控制装置(8)复位。然后进行第二步复位。通过手轮(1)可轻易地将阀门(6)打开。

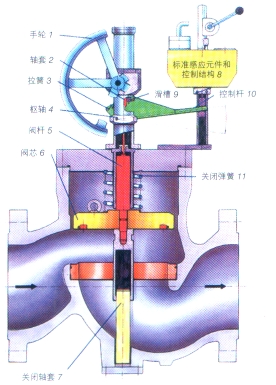

HSVS086型切断阀结构图


 技术参数

综合数据
型号
BAAI HSV086(公称直径 1-12'')
BAAI HSV086(公称直径 ≥16'')
压力等级
ANSI150,ANSI300,ANSI600,ANSI1500
最大压力
**bar ANSI150,50bar ANSI300,100bar ANSI600,**bar ANSI1500
工作温度
-20℃~60℃
环境温度
-30℃~60℃
超压范围
**bar ANSI150,3-49.5bar ANSI300,3-95bar ANSI600,**bar ANSI1500
亏压范围
0.7-10bar

HSV086流量系数
公称直径(英寸/mm)
Cg 值
1''25
480
2''50
1,950
3''80
4,300
4''100
7,050
6''150
15,100
8''200
26,060
10''250
40,800
12''300
60,050

DIN 3381/EN14382 分级
精度等级
AG 1:20-95bar
超压保护
AG 2.5:3-21bar
精度等级
亏压保护
AG 5:0.7-10bar
产品通过 DIN-DVGW 和 CE认证

HVS086尺寸(mm)和重量(kg)
公称直径(英寸/mm)
ANSI 300
ANSI 600
ANSI 300/600
英寸
mm
L
重量
L
重量
H
1''
25
203
30
216
30
555
2''
50
267
45
292
45
615
3''
80
318
60
356
65
655
4''
100
356
105
432
115
665
6''
150
445
195
559
210
715
8''
200
559
295
660
320
867
10''
250
662
455
787
490
995
12''
300
711
600
838
660
960

材料规格(标准阀)
部件
材质
部件
材质
阀体
A352-LCC(QT)或同等材料
触发器
不锈钢
1''/DN25:S355N或同等材料
膜片
丁腈橡胶带加强尼龙
顶部法兰
S355或A352-LCC(QT)
动态O形圈
氟橡胶(Viton)
阀塞
S355N或同等材料
静态O形圈
丁腈橡胶(NBR)
阀杆
不锈钢
感应无件
S355N或同等材料
阀座密封圈
不锈钢
欲要更详细资料,请来电索取
