IAS-8660

优质、服务、信用！经营单位：深圳亚威华公司销售部电话：0755-25887166，25887236　传真：25887232

压力、差压变送

概述：

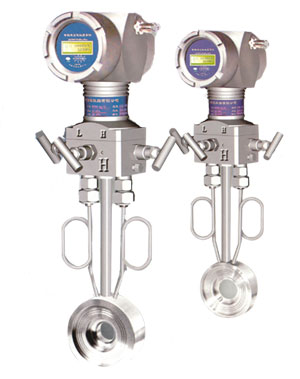

IAS-8660是根据国标GB/T 2624-93设计，是一种全动态裣的集夹持孔板（或文丘里管）、差压变送器、压力变送器、显示仪表及运算仪合为一体的多参数差压式孔板质量流量计。一台变送仪同时提供累积流量、瞬时流量、差压、压力和温度五个参数和设备运行状态，在现场将差压、压力和温度信号直接转换为数字信号，并由微处理器进行数字化处理、同时完成实时工况下流也系数C、渐近速度系数E、流量系数α、膨胀系数ε、节流元件孔径d20 介质密度ρ等动态补偿以实现真实流量的测量和计算。可显示瞬时流量、累积流量、和设备自身运行状况等。
IAS-8660由二个部份组成，一是由节流装置作为一部分，另一个是差压传感器、压力传感器、电子部件组成变送显示仪，在使用时可分体安装或一体安装。
一般情况下，液体，气体，蒸汽等可采用一体化安装。
在下列情况可采用分体安装：

在节流装置体大量重情况下（如标准喷嘴、文丘里喷嘴、文丘里管及大口径孔板）。

管道在1.5 m心上高度安装时

高压氢氮气体，高温高压水，高温沿压蒸汽，因使用场合特殊，管道材料及安装密封条件，各部颁标准均有严格的技术规定，不易采用一体化结构时。

本仪表的特点：

精度高 ±1%，流量范围大8:1

无需改变现有管道，可将现有的差压、休积流量的测量升级为质量流量

可利用现有管道上的孔板升级为具有温度、压力补偿的质量流量仪

一台变送仪完成多参数测量，减少硬件数量，减少管线开孔和安装费用，减少备品备件

可提供一体化和分体化两种形式的安装

安装调试方便，按一下键盘即自动完成全部现场调试

停电时可采用备用电池工作

工作在高温高压下

节流装置可选孔板或文丘里管

差压测量不受静压影响

主要特征：
现场总线型

具有RS-485总线接口，有线电话网接口、无线电话网接口、无线数传电台接口，能方便地进行组网，实现计算机网络化管理

一台变送仪实现累积流量、瞬时流量、差压、压力、温度五个参数的测量

现场完成质量流量计算，全工总工况动态补偿

全数字化处理

具有自诊断功能

可实现远程维护、保养和参数修改

标准化设计：
IAS-8660智能变送显示仪在结构上采用了标准设计以实现可互换性和可维护性以及高可靠性。
1、膜盒：膜盒中含有差压传感器和压力传感器
2、传感器：使用电容传感器对传感器实现了宽温度补偿-40℃-120℃,因此大大提高了精度和稳定性，实现了宽量程测量。差压传感器具有机械过压保护，允许工作在15Mpa压力下。表压传感器具有大于2-10倍的过压保护特性。
3、电子部件：高度集成化的电子部件实现压力测量、差压测量、温度测量、数字化处理、流量计算、累计流量积算、中文数据显示、数字通讯、设备状态测试和诊断街道复杂功能。
4、节流装置：可选用孔板，喷嘴或文丘里管。
5、安装方式：孔板、喷嘴可选用一体化或分体安装。文丘里管采用分体安装。老设备改造时原有孔板可不动，采用分体安装，只须将原计算参数输入电子部件即可实现流量测量。
6、通讯规程：本设备通讯规程遵循国际标准化组织（ISO）的开放系统工程互连基本参考协议模型（OSI）。OSI模型已被国际公认为标准结构。HM-FIELDBUS协议选用了其中的1、2和7层，即物理层、数据链路层和应用层，同时加入了用户层。开放型的通讯总线功能给工程设计人员提供了便捷和功能齐全的平台。用户也可选订MODBUS或其它协议。
7、4-20mA输出：本设备为适应老系统和老设备的改造，可选订与瞬时流量、压力、温度对应的4-20mA单路输出；也可选订三路同时输出的4-20mA功能输出。
8、安全保护：本设备数据提供了可修改区域和不可修改区域。打开保护跳针才可更改不可修改区域的数据。万一不可修改数据丢失后，本公司可提供远程恢复方式帮助用户恢复数据，使您的数据安全可靠。

主要技术指标：
被测介质：气体、液体、蒸汽、水、天然气
精度：±1%质量流量
量程比：大于8：1
被测介质温度：-40℃-350℃
传感器量程：

序号	量程
序号	差压	表压
1	0-40kPa	0-40kPa
2	0-120kPa	0-500kPa
3	0-250kPa	0-1MPa
4		0-50MPa
