五、流量换算
流量计所显示的读数值为管道当时气体实际工作压力和温度状况下的体积流量，如要得到标准状况（101325Pa 20℃）下的体积流量，可按下工进行换算：
Q标=293.15/101325*P/T*Q实
其中：Q标——标准状况下的体积流量（m3/h）
Q实——当时实际工作状况下的体积流量（m3/h）
P——当时管道中气体的实际绝对压力，若计量过程中压力有波动，则为管道中气体实际平均绝对压力（Pa）
P=P表+P'
P表——当时压力计读出的气体平均表压（Pa）
P'——当时当地的大气压力（Pa）
T——当时管道中气体的实际绝对温度，若计量过程中温度有波动，则为管道中气体实际平均绝对温度（K）
T=t+273.15K
t——当时温度计读出的气体平均摄氏温度（℃） |
|

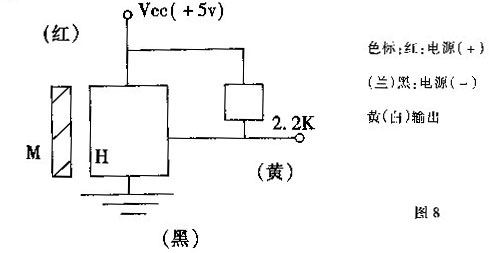

六、霍尔传感器使用说明
霍尔传感器是利用霍尔效应原理把转速转变电量，当粘附在物体上的磁钢接近于霍尔传感器应面达到动作距离时，霍尔传感器既可接触产生检测信号。与JLQ流量计配套可实现对管道流动气体进行测量和检测。
本传感器的基本参数：
1、通径与脉部数（见表1）
2、工作电压 4.5-24VDC(典型工作电压+5V)
3、负载电流 25mA
4、工作温度 -24——+55℃
5、输出信号 方波
霍尔传感器发出的信号是典型的开关量，其输出波形前后沿陡直，可以直接驱动晶体管，可按硅TTL、HTL、MOS等集成电路。
|
 |
|
| |
| 七、JLQ气体流量计和过滤器单件重量（Kg） |
 |
气体流量计 |
过滤器 |
0.6Mpa |
1.6Mpa |
0.6Mpa |
1.6Mpa |
|
JLQD-25 |
(20)13.5
(30)6.2
|
13.5
6.2 |
3 |
3 |
|
JLQD-50 |
(铝)14.1 |
- |
10 |
钢23
铁15 |
31 |
31 |
|
JLQ-80 |
(铝)16.3 |
- |
18 |
30 |
50 |
60 |
|
JLQ-100 |
|
78 |
29 |
36 |
|
JLQ-150 |
(350)75 |
107 |
38 |
70 |
(500)86.5 |
|
JLQ-200 |
180 |
296 |
48 |
120 |
|
JLQ-250 |
(1000)223 |
335 |
70 |
160 |
(1600)243 |
- |
|
JLQ-400 |
1120 |
- |
138 |
- |
|
JLQ-600 |
|
- |
|
- |
|
|

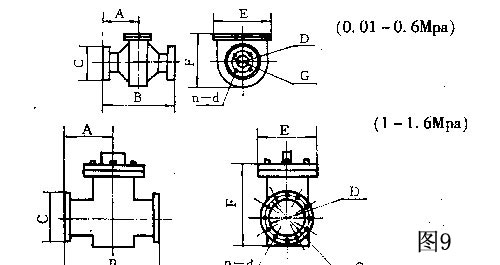

八、JLQ气体流量计过滤器尺寸
JLQ气体流量计都配有相同规格的过滤器其规格尺寸见附表IV，V，其结构型式见图9 |
 |
| |
|
