总线制探测器与总线制控制器相连接,安装简单,维修方便,采用进口催化燃烧式气
敏元件,具有工作稳定、精度高、选择性好等优点。可有效监测可燃气体和有毒气体泄漏,避免火灾爆炸及中毒事故的发生,其中R2B为非防爆型,R2Bd为隔爆型。 |
|
|
|
|
|
|
JKB-R2B |
JKB-R2Bd |
检测气体 |
甲烷、丙烷氢气等可燃气体 |
传感器类型 |
催化燃烧 |
传感器寿命 |
5年(正常使用情况下) |
响应时间 |
<30s |
恢复时间 |
<30s |
额定功率 |
30W |
工作电压 |
DC 24V |
防爆类型 |
-- |
Exd ⅡCT6 |
防爆合格证编号 |
-- |
CE041346X |
重量 |
200G |
1KG |
取样方式 |
扩散式 |
|
使用温度 |
0℃-55℃ |
40℃-70℃ |
储藏温度 |
-25℃-55℃ |
|
|
|
|
|

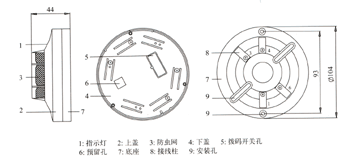

安装JKB-R2B型探测器:
1、将探测器底固定在天棚、墙壁或其他固定支架上;
2、按照接线柱1接"+"、接线柱3"A"、接线柱4接"B"、
接线柱6接"-"的顺序连接总线。
3、拨动拨码开关设置探测器编号;
4、将探测器旋按到底座上。
注意!不要带电安装,拆卸探测器
|
|
|
|
|
|
|
安装JKB-R2BD型探测器:
1、安装方式分为两种:
1)将控制器上盖按逆时针方向旋
开后,再将探测器旋在已事先固
在天棚或墙壁上绞有四分管丝(B
3/4)防爆镀锌铁管制成的吊架上

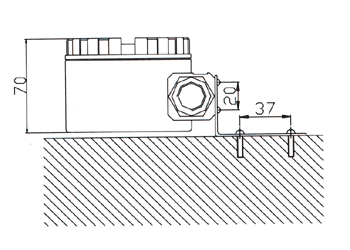

2 )接下图所示用支架安装
2、 将通过防爆镀锌铁管的电缆分
别与探测器接线端子"+、A、B、-
相连接;
3、 拨动拨码开关设定探测器的编号;
4、 最后旋紧上盖。
|
|
|
|
|
