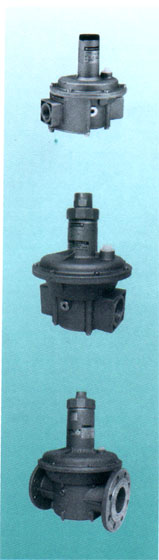

 HUP/HUPF燃气稳压阀




  特性:
产品规格:
HUPF:带内部过滤器,管道连接口径:1/2"到DN100。
HUP:无内部过滤器,管道连接口径:1/2"到DN100。
外部尺寸:参见附图
连接管道口径: 螺纹连接:1/2"到2",
               法兰连接:DN40,DN50,DN65,DN80和DN100。
流通能力::参见附图
****入口工作压力:2000mbar
出口压力调节范围:50~150mbar相应的压力范围可以通过使用
                 不同的弹簧满足要求。
关闭:满足EN88的要求,(O泄漏切断)
可承受的扭矩与挠度:管道连接所承受的扭矩与挠度满足EN88中
                    第二组的要求。
设定点精度:满足EN88中第二组的要求。
****允许承受压力:5bar阀体不损坏。
使用环境温度范围:-15℃…+60℃
承压部件材料:烃氢橡胶DIN278
密封件材料:NBR型橡胶,NBR70。
安全膜片:安全膜片可以保证操作膜片损坏时,不向外界泄漏气体(泄漏量小于30dm3/H);而无需其它外部辅助管路。满足UNI EN88中Para.3.3.2要求。
壳体材料:铝合金,ENAB46100,ENAB46400。
内部部件:AISI 304/Delrin(聚甲醛树脂)。
过滤器:人造纤维,DVGW G260/1,只有GUPF系列。
过滤等级:<=50u.

  一般描述:
◆ 此压力调节器是一种带内部补偿,无泄漏切断,弹簧控制压力控制器。

◆ 此压力调节器在弹簧设定的出口压力下,压力不随出口流量的变化而变化。在无流量流过时,此控制器可保持0泄漏切断。

一般应用:
此控制器可用于以下气体:
◆ 人工煤气
◆ 天然气
◆ 液化石油气
◆ 非腐蚀性气体
◆ 空气
此压力调节满足En88,Class 8,Group2的要求。
此压力调节器有二种系列可供选择,带过滤器型和不带过滤器形。




 出口设定压力与弹簧选型表


颜色 绿
数值 3-13mbar 7-20mbar 10-30mbar 25-55mbar 30-70mbar 60-110mbar 110-150mbar

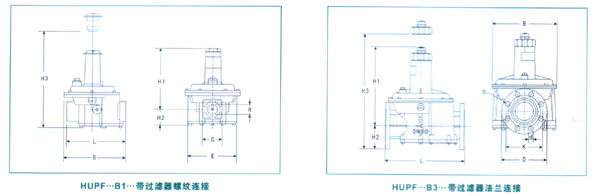

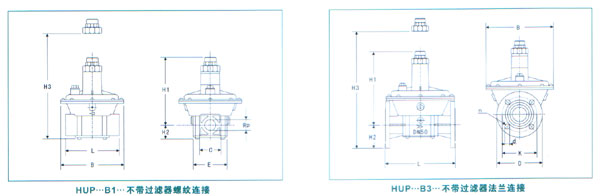

 HUPF/HUP系列尺寸图



颜色 绿
数值 3-13mbar 7-20mbar 10-30mbar 25-55mbar 30-70mbar 60-110mbar 110-150mbar

型号 连接尺寸 ****工
作压力
外型尺寸(mm)
英时 mbar L B H1 H2 H3 E C (kg)
HUPF015B150 1/2 2000 134 140 138 37 260 110 45 1.00
HUPF020B150 3/4 2000 134 140 138 37 260 110 45 1.00
HUPF025B150 1 2000 134 140 138 37 260 110 45 1.05
HUPF032B150 1 1/4 2000 194 208 210 45 400 165 68 3.10
HUPF040B150 1 1/2 2000 194 208 210 45 400 165 68 3.05
HUPF050B150 2 2000 236 262 266 50 480 210 78 4.70

型号 连接尺寸 ****工
作压力
外型尺寸(mm)
mm mbar L B H1 H2 H3 D K d n0 (kg)
HUPF065B350 DN65 2000 252 285 335 93 630 185 145 18 4 11.50
HUPF080B350 DN80 2000 350 285 335 100 640 200 160 18 8 2.50
HUPF100B350 DN100 2000 415 352 782 110 770 220 180 18 8 18.00


型号 连接尺寸 ****工
作压力
外型尺寸(mm)
英时 mbar L B H1 H2 H3 E C (kg)
HUP015B150 1/2 2000 105 126 137 31 260 62 45 0.85
HUP020B150 3/4 2000 105 126 137 31 260 62 45 0.80
HUP025B150 1 2000 120 140 150 35 260 74 48 0.95
HUP032B150 1 1/4 2000 165 192 210 44 420 103 66 2.60
HUP040B150 1 1/2 2000 165 192 210 44 420 103 66 2.50
HUP050B150 2 2000 186 242 266 50 505 122 78 3.75

型号 连接尺寸 ****工
作压力
外型尺寸(mm)
mm mbar L B H1 H2 H3 D K d n0 (kg)
HUP065B350 DN40 2000 210 192 210 75 450 150 110 18 4 3.85
HUP050B350 DN50 2000 250 245 270 85 540 165 125 18 4 5.50
HUP65B350 DN65 2000 290 285 335 95 670 185 145 18 4 11.50
HUP80B350 DN80 2000 310 285 335 100 670 200 160 18 8 12.50
HUP100B350 DN100 2000 350 355 782 110 780 220 180 18 8 18.00


 调节





注意:调压器的使用调节必须由资质的工作人员进行。
出口压力调节:(工差:小于设定值15%)

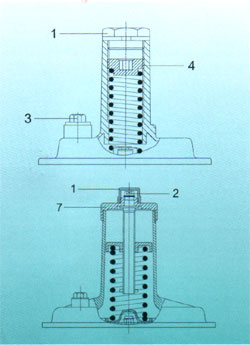

◆ 拧开调压器调压上盖1。
◆  为了获得所需出口压力值,可能通过顺时针或逆时针转动调节螺
    丝(4或2)出口压力,逆时针降低出口压力值。
◆ 清楚标定出口压力值。
◆ 将调压器调压室上盖1拧回原处。
更换调压弹簧:
◆ 拧开调压器调压室上盖1。
◆ 对于口径为3/4"-1"调压器,完全拧松调节螺丝4;对于口径大于1
   1/4"(DN32)以上调压器,逆时针完全拧松调压器调节弹簧后,
   打开上盖7。
◆ 可将原弹簧取出,并放入新弹簧。
◆ 将调节螺丝4或上盖安回原位。
◆ 按照出口压力调节步骤调节所需出口压力。






  安装后的最后检查:
◆ 在全部调整完毕后,需做最后检查,以确保所有安装正确
   无误。

维护
此产品为免维护产品,如发生事故,请送回工厂检测。
  过滤器的维护与保养:
◆ 拧松调压器下部螺丝,并拿开调压器下盖;
◆ 拿出过滤棉,并彻底清洁过滤室,
◆ 用新过滤棉更换旧过滤棉。
◆ 将底盖重新安在过滤器底部。
◆ 拧紧底盖固定螺丝。
