 产品简介




创新技术使得燃烧器更加便于操控

中型加热设备中使用的燃烧器必须满足以下五个关键要求:
-简单易于操作,
-运行简便快捷,
-可靠高效的调节设定,
-能量的合理利用,
-污染排放低。

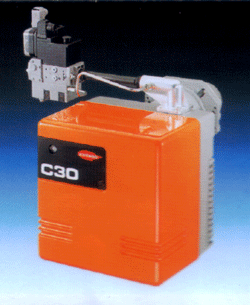

C.30 GX燃烧器采用了创新的MDE系统,该技术可以随时查询燃烧器运行参数和启动状态技术细节。



该燃烧器完全按照欧洲标准EN676设计研发和生产。

CUENOD贵诺燃烧器严格按照质量认证AFAQISO 9001生产制造

所有CUENOD贵诺燃烧器都获得CE认证,满足各项欧洲相关标准,包括CE锅炉能效标准92/42/EEC。

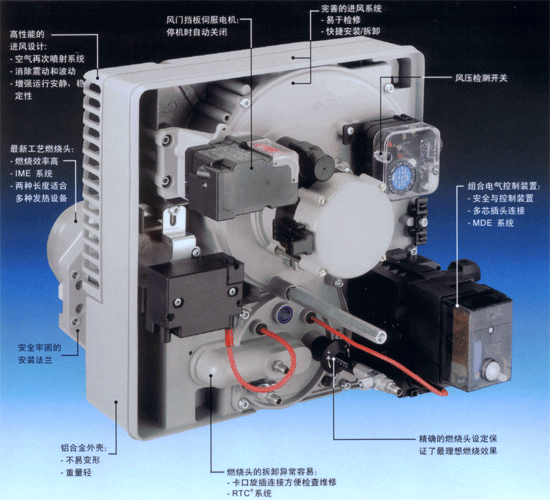

  RTC®系统





多功能组合设计,先进的燃烧头技术和燃烧头设定记忆系统(RTC®)确保:

★完全可拆卸。
★维修简便快捷。
★不需拆卸燃烧器,只需一个步骤便可以拆下燃烧头所有部件(短和长火管)。
★维护调整时,能够记忆所有****设定值。





  AGP®系统




CUENOD发展和完善的AGP®系统已经成为燃气燃烧器的专利技术。此项技术用于我们中型和大功率燃烧器上。

使用此项技术的燃烧器可保证:
 完全稳定的空气-燃气混合,
在任何输出功率燃烧均可达到很高的连续的CO2比例,
精确控制过量空气, 完美运用了冷凝发热装置。

AGP®系统还可自动修正以下状况:
★ 燃气正负压力波动,
 由电压波动引起的和由大气变化引起的空气压力改变,
 根据炉膛背压变化输出功率,特别在点火期间。





  燃烧器进风






Low Nox 低氮氧化物燃烧头


先进的锅炉燃烧技术和大量的加热设备技术经验积累,贵诺研发了新一代先进进风系统燃烧器:

★ 启动阶段燃烧快速稳定,
★ 运行平稳安静(独立进风系统)
★ 减少炉膛气阻力波动对燃烧的影响。

  燃烧多级喷射(IME)系统和先进进风设计燃烧头,提高了燃烧空气速度,可均匀混合燃料缩短燃烧时间,从而降低氮氧化物的产生。

燃烧天然气Nox排放低于80mg/kWh,适用于大多数标准结构锅炉(详细资料请联系我们)。




  安装方便





独特的结构设计和包装提供:
★ 快速且可靠地适应各种发热设备。
★ 安装快捷。
★ 准确无误的连接。
★ 准确安装无须多余步骤:在出厂前经过组装和泄漏检测。
★ 燃烧头和伺服电机设定调整,都有明白精确的指示。





  安全可靠的燃气阀





该燃烧器适用20或300mbar天然气和37到150mbar的液化石油气。
所有安全控制元件组合在一起:
★ 过渡器
★ 燃气压力开关
★ 安全阀
★ 主阀
★ 压力调节器
燃气组合阀可装于燃烧器向左或者向右,上侧(机体大头在下)或者下侧(机体大头在上)。





  MDE®系统





运行参数记录:
该燃烧器装有创新的运行系统,可以随时查看运行记录。
该系统提供两种类型参数:
 1-“既时”信息
  -燃烧器启动周期
  -供电测量值
  -火焰信号测量值
 2“-储存”信息
    -燃烧器运行参数,包括总运行时间
    -使用程序状况
这些信息,即时可以查看,可以通过装有CUENOCOM软件的手提电脑读取信息,然后这些信息可以发送到运行系统中,便于维护。





 包装





该燃烧器和外壳一个包装发运,大约25kg ,包括以下内容:
★ 一包安装附件
★ 锅炉连接法兰
★ 带内置过滤器的燃气组合阀
★ 文件,包括:
  -操作手册
  -电路图
  -系统图
  -质量保证书
  –燃烧器底朝上安装时所用的帖牌





  功率曲线

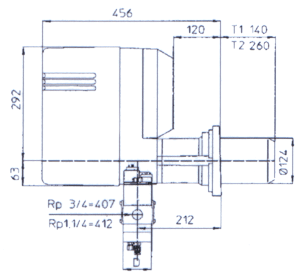

 外形尺寸




烧器的边侧需留有最小0.6m的维修空间。

锅炉房通风
燃烧器最少需要1.2m3/kWh的新鲜空气。

注意:该燃烧器可以机体底朝上安装









燃气阀 燃气压力 调节方式 A C D F G
407 300mb

单级式
两级式
AGP®

46
46
102
140
214
180
92
92
73
425
425
419
330
400
317
412 20mb 单级式
两级式
AGP®
55
55
100
160
254
169
116
114
96
450
450
452
350
440
320


   锅炉前面板开孔

Øa Øb c d
130-140 172-184 M8 45
粗体:推荐直径Ø

 功率


  C.30GX
单级式
CE 49 AU 2752
C.30GX
两级式和AGP®
CE 49 AU 2752
最小 **** 最小 ****
燃烧器        KW
最小 第1级    KW
锅炉          KW

200
/
184
300
/
276
200
100
184
300
/
276

  锅炉功率按热效率为92%计算,仅供参考。

 安装




根据锅炉尺寸和安装状况,燃烧器的机体可以安装于:
 机体正常位
机体底朝上

保证燃烧器周围有足够维修空间。

无论燃烧器机体进朝上或朝下燃气组合阀均可安装于燃烧器的左侧或右侧。

除去调压站的影响后,供气管道选择,在供气压力为20和37mbar时阻力损失在0.5到1mbar 之间;在供气压力为150和300mbar时阻力损失在5到10mbar之间.

供气管道尺寸必须大于过滤器尺寸。
如表所示,燃烧器****功率时燃气流量。




 系统图


  说明:
F4    限低压燃气压力开关
F6    风压开关
M1    燃烧器电机
T1    点火变压器
Y10   伺服电机
Y13   主燃气阀
Y15   安全燃气阀
101   风机
103   风门挡板
104   压力调节
106   过滤器
108   手阀(选择件)
110   燃气喷管
113   进风栅格
119.1 燃气压力返压口
119.2 炉膛压力返压口
119.3 风压返压口



 电气连接


  电气系统安装必须符合NF C 15.100标准和其他现行标准和规范。

特别注意的是燃烧器的电源开关必须能够满足总电量的要求,在维修关断时,必须完全绝缘。

电源接至端子N(中线)和L1(7芯插头上)之间.
将手动安全温控器(或压力开关)与相电源串联。

为安全起见,如果没有中线或中线有阻抗,必须使用绝缘变压器和30mA的差动电路断路器。该回路必须使用6.3A延时保险,最小电线传导截面1.5mm2



 燃气流量 锅炉房通风
         燃气流量m3/h
 燃气种类
C.30GX
 天然气H类
 NCV=9,45kWh/m3
31.7
 天然气H类
 NCV=8,13kWh/m3
36.90
 天然气H类
 NCV=24,44kWh/m3
12.27
  燃烧器最少需要1.2m3/kWh的新鲜空气。
  在15C和1013mbar大气压下。

 C.30 GX 单级式
 C.30 GX 两级式
C.30 GX AGP®.

 功率调节


  运行

单级式燃烧器

只有一个流量功率。
根据燃烧负荷要求,通过燃烧器的点火和停机来调节负荷“满负荷”和“关”
  两级式燃烧器
有两个流量功率。
可以调节:
-“满负荷”或“关”,在负荷输出增多时,可以有两级功率来避免频繁启动。
-“满负荷”或“低负荷”,在负荷输出很小时,采用低负荷输出。
  AGP®燃烧器
启动后(大约额定负荷的15%),负荷在两个流量间比例增加。
可以调节:
-“满负荷”或“关”,输出逐级增加(20-30秒)。
-通过AGP®系统控制输出。
-“满负荷”或“低负荷”,这种设定不仅仅是AGP®的特点,而且能在低负荷时节约能量。
-“比例式”燃烧器的负荷可以设定到任何需要负荷点。



 设定连接




单级式,两级式和AGP®燃烧器:
7芯插头
T1和T2端子之间接温度或压力控制开关

两级式燃烧器:
4芯插头
-T6和T8端子控制“满负荷”或“关”
-T6,T7和T8端子通过温度或压力控制接上两位接触器控制“满负荷”或“低负荷”。

GAP®燃烧器
-T6和T8端子控制“满负荷”或“关”
-T6,T7和T8端子通过温度或压力控制接上两位接触器控制“满负荷”或“低负荷”。
-T6,T7和T8端子接3位PID“比例”调节控制。
