  产品简介


  应用场合:
◆ 低压输配管网:
   TRZ2型涡轮流量计计量稳定、可靠,用于稳定燃气供
   应,尺寸紧凑。
◆ 高压燃气输配
   TRZ2型涡轮流量计具有高计量精度、长期稳定性和体
   积紧凑的特点。

符合标准:

◆ ELSTER TRZ2 型涡轮流量计遵循DIN EN ISO 9001;
   2000(DIN EN ISO 14001)标准。同时满足欧洲标准
   和相关国际标准(如EN 12261,OIML等)







材料:
◆ 根据压力等级,表体是球墨铸铁。能够满足最安全的标准具有防
   火论证(HTB)。
◆ 旋转叶轮是铝合金材料。

性能描述
◆ ELSTER TRZ2型涡轮流量计在稳定状态下具有长期稳定性。经过
   多年使用验证它具有高精度、高可靠性用于测量气态物质。
◆ 气体流经涡轮流量计时推动叶轮旋转,叶轮旋转数与通过涡轮流
   量计的气体体积成正比。进入涡轮流量计进被加速。独特的测量
   芯结构被设计用来减少气流旋转和不匀称的影响。
◆ 因为气体被加速, 所以作用在叶轮上的推力也不例外跟着加强
   。这意味着能够使涡轮流量计在误差范围内能够达到更高的精确
   度,即使是在小流量范围内。流体流动是轴向方向的,叶轮通过
   高精度大尺寸球轴承旋转。
◆ 涡轮叶轮的旋转通过齿轮减速。通过一个磁耦合装置,传输轴驱
   动8位机械计数头。气体通过涡轮叶轮后在出口有压力恢复段,
   被设计用来产生最佳的出口流场。
◆ 因为有专利和测量芯结构可以在线更换测量芯、调整精度等非常
   方便。



◆ 涡轮流量计测量芯被“O”型圈支撑,所
    以任何环境和安装应力的影响都不会对
    测量精度有任何影响。|
◆ 四个取压口均匀分布在表体上便于取压稳
    定。

TRZ/TRZ-IFS主要特点:

◆ 测量芯结构
◆ 结构紧凑,进口直管段L≥2DN
◆ 表体长度 3DN
◆ 型号:G100-G1000
◆ 量程范围:8-1600 Nm3/h
◆ 口径:DN80-DN150
◆ 压力等级:PN10-PN150和 ANSI 150
◆ 测温套筒在表体上(可选项)
◆ 内置高频脉冲发生器(可选项)
◆ ENCODER S1计数器(可选项)
◆ PTB和国际论证
◆ 适用介质:天然气,石油气,城市燃气,
   丁烷,乙烯,空气,氮气等。

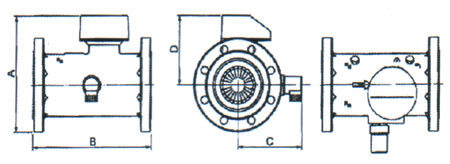

  尺寸


尺寸
(mm)
直径
DN 80 DN 100 DN 150
A 255 285 335
B 240 300 450
C 150 165 200
D 150 165 185
重量(kg) 17 23 44.5

  技术数据

 测量数据  直径DN 80 80 80 100 100 150 150 150 150 150
 重量 G 100 100 250* 250 400* 250 400 650* 650* 1,000*
 测量范围 Qmin( m3/h) 8 13 13 20 32 20 32 32 50 80
 测量范围 Qmix( m3/h) 160 250 250 400 650 400 650 650 1,000 1,600
 精度 <±1% from 0.2QmaxTo Qmax;<±2% from 0.2QmaxTo Qmax;
 温度        燃气 -10℃ to +60℃
             环境 -20℃ to +70℃(other temperatures on repuest)
 表体  承压等级 PN 10.16/ANSI 150
 输出脉冲值  LF-type(Peek switch) 1 1 1 1 1 1 1 1 1 1
 HF-type(inductive) 21.000 21.000 21.000 10.500 13.260 13.260 6.630 5.120 5.120 5.120
