一、概述

    LWQD系列气体涡轮流量计是一种用于测量工况状态下气体流量的机电一体化仪表,具有准确度高重复性好、测量范围宽、耐杂质、安装使用方便等特点。适用于石油、化工、城市燃气、冶金、矿山等部门单相气体的计量
本流量计执行JJG198-94《速度式流量计检定规程》和Q/ZCY11-1999企业标准。


二、原理


进入仪表的被测气体,首先通过一个装在壳体内的整流速度分布剖面,而且还能使气体速度增大,此后气体继续沿流动通道流动并进入涡轮,涡轮旋转的角速度与流量计的气体平均流速成正比。通过叶轮上旋转的感应出与体积流量成正比的交变信号,经放大、整形后由单片机运算输出,驱动LCD显示累积流量和瞬时流量。

三、特点

采用自润滑滚珠轴承,使用维护方便;
前后直管段要求低(前≥3DN,后≥1DN);
电路采用表面贴装工艺、结构紧凑、可靠性高;
采用高性能微处理器和现代滤波技术,软件功能强大,性能优越;
采用高对比度的液晶显示器,可显示标准累积量、标准体积流量、温度、压力值,读数方便、清晰直观;
仪表具有密码功能,防止非法作弊设定;
仪表具有断电数据保存功能;
压损小,抗干扰能力强
就地显示流量值,并带有胲冲信号和(4~20mA标准模拟信号远传输出,便于和二次仪表连接。


四、技术性能指标

1、型号规格、常见参数如下表:

型号规格

公称通径DNmm

始动流量(m3/h

流量范围(m3/h

工作压力等级(m3/h

准确度()

备注

LWQZ--25A

LWQZ--25

LWQZ--25C

25

0.8

1.3

1.6

2~20

4.5~45

6~70

1.6;2.5;4.0

Ⅰ类:1Qmin~0.2Qmax:±2%

0.2Qmax~Qmax:±1%

Ⅱ类:1.5Qmin~0.2Qmaix:±2.5%

0.2max~Qmax:±1.5%

1、  工作压力

PN1.6Mpa为铝金外壳;

PN4.0Mpa为铸钢或不锈钢外壳;

PN>4.0Mpa为特殊规格,请在订货时注明;

2、未特注明均按1.5级出厂。

LWQZ--50A

LWQZ--50

LWQZ--50C

50

1.5

2.0

3.0

5~50

8~100

10~140

1.6;2.5;4.0

LWQZ--80A

LWQZ--80

LWQZ--80C

80

3.5

5.0

6.0

15~160

20~250

30~400

1.6;2.5;4.0

LWQZ--100A

LWQZ--100

LWQZ--100C

100

6.0

9.0

15.0

20~300

40~500

50~700

1.6;2.5;4.0

LWQZ--150A

LWQZ--150

LWQZ--150C

150

10.0

14.0

16.0

40~650

70~850

85~1200

1.6;2.5;4.0

LWQZ--200A

LWQZ--200

LWQZ--200C

200

14.0

20.0

25.0

100~1300

145~1600

160~2200

1.6;2.5;4.0

LWQZ--300

LWQZ--300C

300

35.0

50.0

200~4000

320~6500

1.6

注:①表中所列的流量范围为产品出厂检定时的流量范围(常温、常压下介质为空气);
②随着压力的增大,流量范围也随之扩大。
2、典型特性曲线

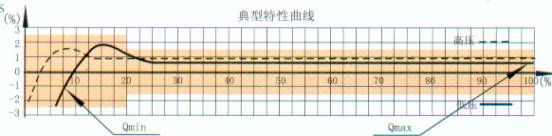

  流量计典型特性曲线如下图所示,纵坐标代表仪表的基本误差,横坐标代表仪表最大流量的百分数。

3、工作电源
内电源:3V锂电池,功耗≤0.3mW,可使用2年;
外电源:24VDC±15%,功耗≤1W
4、输出信号
脉冲信号:三线制脉冲信号输出,传输距离≤200m;
  4~20mA标准模拟信号:线性对应于(0~Qmaxm3/h 流量范围的模拟信号,传输距离≤1500m,接线方式为两线制或三线制
5、防爆等级:dBT4
五、使用条件

环境温度:-30摄氏度~+55摄氏度
相对温度:5%~95%
介质温度:-30摄氏度~+80摄氏度
大气压力:86kPa~106kPa;
当流体中含有杂质时,应安装过滤(本厂配套),滤除气体中的纤维、颗粒及其它杂质。
