一、概述

     LWQZ系列气体智能涡轮流量计是在原LWQZ系列气体涡轮流量计的基础上增加了温度、压力自动跟踪补偿和压缩因子修正功能的新型一体化智能流量计,能对工况条件下测得的流量值进行P.T.Z修正并直接显示标准状态(P0=101325PaT0=293.15K)的体积总量。经专家鉴定:其综合性能指标达到同类产品国内领先水平和国际九十年代中期水平,是石油、化工、冶金以及城市燃气等行业气体计量和天然气贸易计量的理想仪表。
    本流量计执行JJG198-94《速度式流量计检定规程》和Q/ZCY11-1999企业标准。

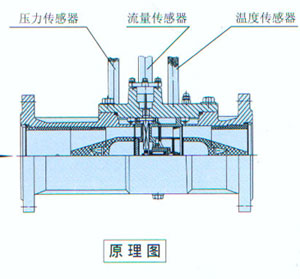

二、 原理

    当流体流入流量计时,在整流器的作用下得到整流并加速,由于涡轮叶片与流体流向成一定角度,在克服摩擦力矩和流体矩后涡轮开始旋转,在一定流量范围内,涡轮旋转的角度与流体体积流量成正比。根据电磁感应大批量,利用磁敏传感器使线圈两端感应了与流体体积流理成正弦波信号,该信号经放大、滤波、整形后,同温度、压力传感器检测到的信号一起输入智能流量积算仪进行运算处理,并显示于LCD屏上。

三、特点

      采用全密封隔离保护自润滑轴承,使用维护方便;
  采用电磁式传感器,仪表结构简单紧凑,负载阻力小,抗干扰能力强、流量范围宽、计量精度高、压损小;

  自带独特结构整流器,仪表前后直管段要求低(前≥3DN,后≥1DN);
  采用RS485通讯接口与上位机联网,每台上位机可带99台流量计,便于集中管理;
短时间过载1.2×Qmax,仪表无损伤;
  采用高对比度的液晶显示器,可显示标准累积量、标准体积流量、温度、压力值,读数方便、清晰直观;
  有实时数据存储功能,可防止换电池和突然掉电时数据丢失;
在停电状态下,内部参数可永久保存。


四、技术性能指标

1、型号规格、基本参数见下表
注:①表中所列的流量范围为产品出厂检定时的流量范围(常温、常压下介质为空气);
②随着压力的增大,流量范围也随之扩大。
2、工作电源
内电源:3.6VDC锂电池,功耗≤0.8mW,可使用2年;
外电源:24VDC,功耗≤1W
3、输入信号
流量信号:(0~5kHZ 脉冲信号,VPP=2.5V
温度、压力传感器输出的mV级信号。

RS-485通讯接口信号,可直接与上位机联网,也可提供ZLX型智能流量显示仪用于远传通讯和显示,传输距离≤1500m
5、防爆等级:dBT4

五、使用条件


环境温度:-30摄氏度~+55摄氏度
相对温度:5%~95%
介质温度:-30摄氏度~+80摄氏度
大气压力:86kPa~106kPa;
当流体中含有杂质时,应安装过滤(本厂配套),滤除气体中的纤维、颗粒及其它杂质。
