意大利MSVO系列燃气紧急切断阀(电磁阀)

MSVO非防爆型电磁阀             MADAS防爆型电磁阀




一、 概述

  MSV系列燃气紧急切断阀是新型的燃气管道工程的安全配套装置,主要应用于以下场合:
  1、 与可燃气体泄漏监测仪器连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气阀门,切断燃气的供给,及时制止恶性事件的发生。
  2、 与热力设备的极限温度(压力)安全控制器连接。当设备内检测点的温度或压力超过设定的极限数值,自动关闭供气阀门,停止燃料供给。
  3、 与高层建筑的中央消防报警系统联接,当大厦发生火警时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。
  4、 在城市或工厂的燃气供应管网内设置MSV燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控紧急关闭事故现场的管线供气。
  本系列产品具有极佳的技术性能,低负荷损失和高可靠性,适用于煤气,天然气及液化石油气等可燃 性气体,广泛应用于供气管网系统,燃气热能工厂车间及住宅居所的安全设施。
  本产品荣获欧洲,美国和加拿大等国煤气协会国际认可证书推荐使用。




二、 阀门功能及工作原理:

  本系列阀门是常开型脉冲触发型电磁阀,具有事故自锁及手动复位功能。
  1、 阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
  2、 当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门 仍处于自锁关闭状态,不会重新自动打开。
  3、 当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
  * 根据客户要求也可提供瞬间通电开启的常闭型阀门。
( 点击放大)


三、管道配置:

1,高层建筑中央消防报警系统连接:

2,与煤气泄漏检测仪连接:

四.安装规范

  MSVO燃气紧急切断阀通常安装在被监控区室外的主供气管上,安装时请留意阀体上标明的气流方向,斌参照图例进行安装:

阀门规格
安装规范
A
NO 不可以
1/2"~DN 80
YES 可以
YES 可以
DN 100~DN 200
YES 可以
NO 不可以



五、非防爆型技术参数

口径(丝扣) DN15 ~DN25 DN20 DN25 DN32 DN40 DN50
ISO7/1 标准 1/2"-1"(铜) 3/4" 1" 1"1/4 1"1/2 2"
PN16(法兰)
ISO7005标准
  DN65 DN80 100 DN125 DN150 DN200
最大工作压力 500mbar ~ 6bar
安全标准 UNIEN161
关闭时间 <1秒
打开时间 手动复位
适应温度 - 15~+60℃
安装规范 不能倒着安装
输入电压 12V 24V 110V 230V
吸收功率 19VA 42W
防爆等级 IP65
材质 压铸铝 不锈钢 铜和橡胶
适应范围 天然气 煤气 液化石油气等可燃性气体



六、防爆型技术参数
口径(丝扣) DN15 ~DN25 DN20 DN25 DN32 DN40 DN50
ISO7/1 标准 1/2"-1"(铜) 3/4" 1" 1"1/4 1"1/2 2"
PN16(法兰)
ISO7005标准
  DN65 DN80 100 DN125 DN150 DN200
最大工作压力 500mbar ~ 6bar
安全标准 UNIEN161
关闭时间 <1秒
打开时间 手动复位
适应温度 - 15~+60℃
安装规范 不能倒着安装
输入电压 24Vdc  230Vac
吸收功率 5.1W
防爆等级 EEXm Ⅱ T 4
材质 压铸铝 不锈钢 铜和橡胶
适应范围 天然气 煤气 液化石油气等可燃性气体
注:电磁阀线圈的连线体带有整流装置,并且全部是浇注型

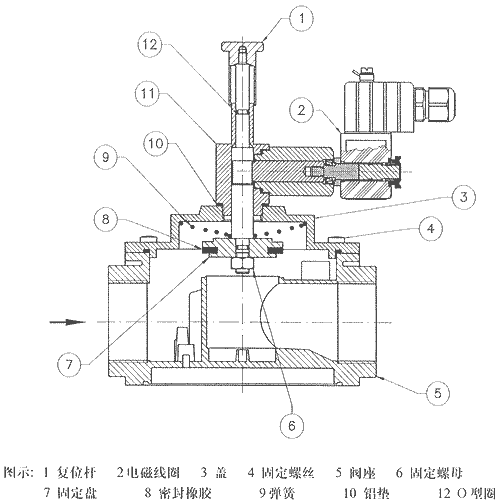

七、防爆型切断阀剖析图:

由于技术的不断发展,厂家保留改进产品之权利。
本资料所列数据若有变动,恕不通知
