AF系列模块可调式热水锅炉

    AF-70/105复式组合燃气热水炉可用煤气,天然气或液化石油气作为燃料。适用于住宅大楼,宾馆,办公大楼,工厂的中央采暖热水供应系统,也可用于需热工业生产线上。

    型号AF-70每台设有2级独立加热组件可供80KW
    型号AF-105每台设有3级独立加热组件可供120KW

    AF复式组合热水炉具备以下优点:

   一)节省用地

    安装时炉背应距墙身至少0.15米,炉门前应预留1米作为维修和行人通道。
    灵活安装,多台热水炉可一列串合,背对背串联,面对面串联或角形串联安装均可。
    设备轻巧可安装于天台或平台而无须加固地台。
    对于需增加热能供应而炉房未能扩大,最为适宜。

   二)节省安装和其他设备成本

    此热水炉采用气体燃烧加热,故无须增设防污设备。
    如环境情况理想,则可采用自然通风(烟通)排除燃烧废气。
    热水炉需最至少1公斤水压便可操作。供暖系统闭路水循环水泵无需计算热水炉水头损失而加大水泵扬程。
    安装简易,只需将每台热水炉的集流水管法兰接口串合接入水系统的入水和回水管便可。
    此热水炉采用级式组合设计,故无需增设整套后备设备。

   三)减低能量消耗

    AF热水炉的产热效率达到燃料燃烧热值的86-90%。
    因采用并联复式燃烧技术,燃烧能量是配合需用热量,避免浪费能源。

   四)安全可靠,耐用

    由于每台炉是由多级独立热水组件组成,而每级都配备独立供气旋阀,气阀,火种,小水泵,燃烧室,所以不会因个别组件出现故障而令采暖/热水供应中断。
    每级热水组都装置热电偶和磁索制遇有火焰溢出或水温超热时会自动关闭其相应气阀内的气门。
    因设计以水泵运行带动气门打开。故如没有水时,热水炉不会燃烧。


热水炉操作概念:

    每级热水组件的启动是受制于集水管内的多重恒温器,当水经过集水管而恒温器测出进水温未达到预校的水温,连接恒温器的电子控制便引动热水炉的小水泵,吸水入燃烧室内的热交换管,同时水组件内的推杆因受水泵起动所产生的压差而推开气体调节器的气门,让气进入燃烧把水加热。

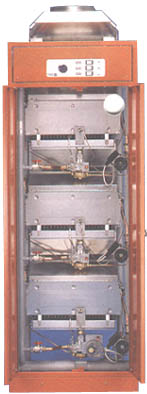

AF系列模块可调式热水锅炉



AF系列模块可调式热水锅炉工艺

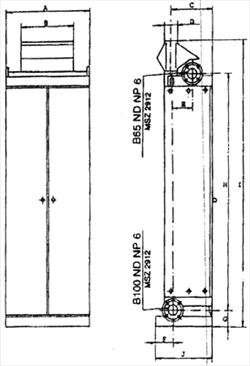

AF系列复式组合燃气热水炉技术指标

AF-70 AF-105
A 710 710
B 496 496
C 355 355
D 148 148
E 200 200
F 160 160
G 120 120
H 1245 1750
I 1658 2160
J 500 500

AF-70 AF-105
每台输出功率 80KW 120KW
可热水量
(以水温加热20C计)
3440升/时 5150升/时
每台炉环流泵总流量
(每只泵流量-1750公升/时)
3500升/时 5250升/时
最高工作水压 7公斤 7公斤
最低工作水压 1公斤 1公斤

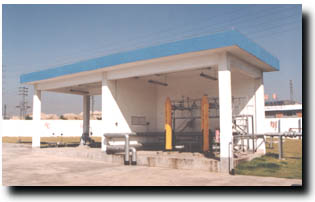

大型气化站用热水炉工艺典型 气化站

每台耗气量
气体种类 气体净热值 供气压力范围
(水柱)
AF-70 AF-105
天然气 35.90MJ/m3mj 150mm 259mm 9.70m3/h 14.5m3/h
煤气 17.60MJ/m3 100mm 150mm 19.00m3/hr 28.50m3/hr
液化石油气 46.10MJ/kg 280mm 320mm 6.6kg/hr 10.00kg/hr
