涡 轮 气 体 计 量 表 TZ 型

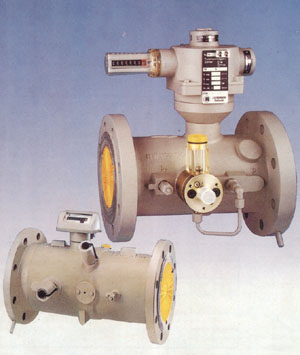

涡轮气体流量表 TZ 型(rombach02)



涡轮气体流量表 TZ 型

ROMBACH TZ
涡轮气体流量表

  ROMBACH 涡轮气体流量表用于测量大流量的气体,特别是天然气。
流量范围 (M3/h): 8...16000
压力范围 (bar): 0...100
温度范围 (℃): -10...+60
环境温度 (℃): -20...+70

  TZ 燃气表可以用于低压或高压下工作。我们还提供一系列的机械和电子附件(流量校正器,LF低频发射器等)以保证 ROMBACH 涡轮气体流量表能够满足现代测量以及任何形式的调压站的需要。

应用

  燃气输送及供应
  工业燃气测量
  能量平衡
  燃气流量控制

工作原理

  本质上,速度式的气体流量表是在零负荷下工作的涡轮。气流在分流器的引导下冲击到轴向叶轮上,叶轮开始旋转。上述提到的分流器位于流量表的进口处,由一个加快流速的收缩轮毂和一些整流轴和翼片组成。这些设备保证了在各种工况下气流冲击叶片是均匀的,没有漩涡的干扰,否则要保证高精度的测量是不可能的。叶轮的旋转速度与流速成正比,旋转的角频率与流量成正比。叶轮的旋转运动最后传送到计数器显示出累积流量。


设计

  基本上,一个涡轮表有五个部分组成,它们是:
   1.表体
   2.分流整流器
   3.测量部分和旋转部件
   4.磁耦合连接件
   5.表头和计数器
  作为承受压力的部件, 表体制造成管状, 在两端配有法兰.作为一般的规律,安装长度等于公称直径的三倍。表体材料可用GGG40,钢和铸钢。


测量精度及范围

  涡轮表的设计和尺寸必须符合PTB(地方当局)制定的计量误差标准,它规定在20%最大流量和最大流量之间最大误差为1%,在最小流量和20%最大流量之间最
大误差为2%。标准的 ROMBACH 表流量范围(QMIN/QMAX)为1:20/1:30(在大气压
下),请注意这里的所用的数据都是针对未校正过的流量

  对ROMBACH各种高压、低压表的试验证明它的误差明显低于规定标准。不过,当流量很大时在实际应用中还是推荐使用高压表,在这种情况下我们可进一步补偿误差(低于0.5%)。高压时的流量范围可达1:30甚至1:50.

  对每种公称直径的流量表,有三种G系列流量表可供选择。它们的主要区别在于压力损失不同,这可能成为选择的重要因素,尤其是在气体力较低的情况下。

误差曲线


流量范围
DN G 流量范围
Qmin-Qmax
M3/h
流量范围**
Qmin-Qmax
M3/h
扭矩**
Md maz N mm
压力损失
Qmax时 △p
天然气
d=0.6
力矩值Ua
m3
涡轮装置润滑
    1:10/1:20 1:10/1:20 1:10/20 1:30 mbar   油脂 油泵 塑料
50 G65   10-100 - - - 8.1 -
80

G100

8—160 - 0.6 - 2.0 1
G160
13—250 8—250 2.0 0.6 4.8 1
G250  20—400 13—400 1.1 0.1 11.0 1
100 G160  25-250 - 1.1 - 2.0 1
G250  20-400 13-400 1.2 0.6 4.8 1
G400  32-650 20-650 1.0 0.6 11.0 1
150 G400  32-650 - 0.8 - 1.5 1
G650  50-100 32-100 2.2 0.8 4.3 1
G1000 32-1600 50-1600 1.3 0.8 9.0 1
200 G650  50-1000 - 4.0 - 1.5 10
G1000 80-1600 50-1600 10.1 7.5 4.3 10
G1600 130-2500 80-2500 7.5 7.5 9.0 10
250 G1000 80-1600 - 10.1 - 1.5 10
G1600 130-2500 80-2500 14.8 10.1 4.3 10
G2500 200-4000 130-4000 14.8 10.1 9.0 10
300 G1600 130-2500 - 14.8 - 1.5 10
G2500 200-4000 130-4000

14.8

14.8 4.3 10
G4000 320-6500 200-6500 14.8 10.1 9.0 10
400 G2500 200-4000 - 14.8 - 1.5 10
G4000 320-6500 200-6500 14.8 14.8 4.3 10
G6500 500-10000 320-10000 14.8 10.1 9.0 10
500 G4000 320-6500 - 11.0 - 1.5 10
G6500 500-10000 - 11.0 -

4.3

10
G10000 800-16000 - 11.0 - 9.0 10
600 G6500 500-6500 - 11.0 - 1.5 100
G10000 800-10000 - 11.0 - 4.3 100

涡 轮 气 体 计 量 表 MZ 型
  MZ 系列涡轮流量计与 FLUXI2000TZ系列为同一系列的产品。但 MZ 系列流量计与同样规格 TZ 系列流量计相比,其体积较小且重量较轻。
  MZ 系列涡轮流量计不用来进行商业计量。



性能及工作参数表

DN
口径
计量范围
Qmin - Qmax
m3/h
长度
法兰之间
mm
低频信号
LF
Hz at Qmax
高频信号
HF
Hz at
Qmax
压力损失
d=0.6的
天然气 Qmax
mbar
润滑 涡轮
永久
自润滑
油泵 铝合金 塑料
50** 6-100 60 0.1 5.2 8.1
80** 10-160 120 1.0 2.1 2.0
16-250 120 1.0

3.2

4.8
25-400 120 1.0 2.8 11.0
100 25-400 150 1.0 4.9 4.8
40-650 150 1.0 4.3 11.0
150 40-650 200 1.0 8.1 1.5
65-1000 200 1.0 12.4 4.3
100-1600 200 1.0 10.9 9.0
200 100-1600 200 10 17.6 4.3
160-2500 200 10 27.5 9.0
250 160-2500 300 10 26.2 4.3
250-4000 300 10 44.6 9.0
300 250-4000 300 10 42.4 4.3
400-6500 300 10 70.4 9.0
400 400-6500 400 10 7.8 4.3
650-10000 400 10 6.9 9.0
**为法兰设计
