                    响应快,精度高,可重复操作,维护成本低,易检验


 主要产品介绍

   自1912年建厂以来,REINKE公司一直致力于热值仪的生产和开发,该产品广泛用于测量高低热值,华白指数,密度,最小空气需求量,如今带给广大客户的是本公司最先进的热值仪系列产品。
   环保条例和节能高效的原则,要求为广大工业用户提供更为高性能和先进的热值仪。
   REINKE热值仪,具有响应快,精度高,易于标定,可重复操作,维护成本低,易检验的特点,是燃气行业中广泛使用的最可信赖的热值仪之一。
   产品由德国技术监督协会(TUV)和其他国际检验结构检验认可,并通过DIN EN ISO9001认证。

 1、电液伺服控制直行程/角行程(紧凑型一体化)执行器
 2、液压系统,液压动力单元,液压伺服油缸
 3、电站控制阀:汽轮机高压/中压/低压旁路阀,蒸汽减温减压阀,减压阀,减温喷水调节阀,锅炉给水调节阀,锅炉启动阀,锅炉排污阀,过热器和再热器安全阀,最小流量循环阀
 4、燃气热值仪测量燃气的净热值/总热值、华白指数、密度和最少空气需求
        RBM 2000热值仪

 热值仪的理论原理
 通过气体混合,5℃以内温度变化的燃烧气体中,按适当比例排出的燃气的温度是稳定的。当燃烧温度改变燃气的构成情况时,注入一定量的冷空气,冷空气的注入量应该与测量值成比例。
  WI型热值仪

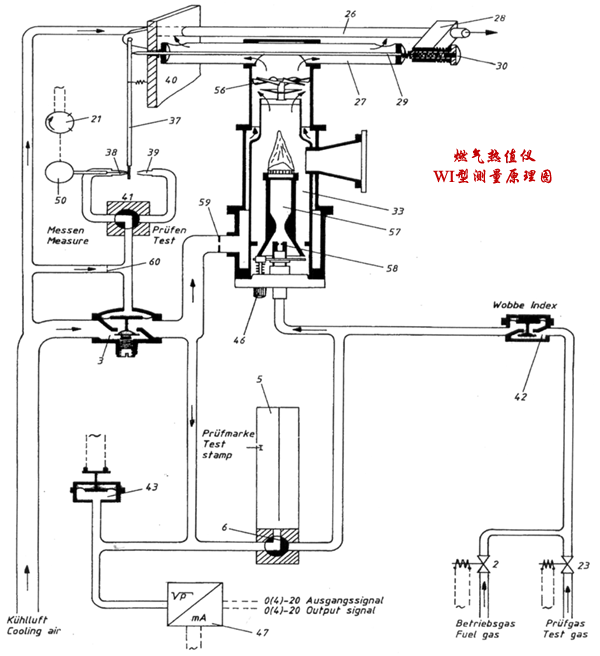

 热值仪的工作原理

  待测气体由进气口进入燃烧室并在燃烧室底端燃烧。一级和二级燃气由风扇带出的冷空气经过气体控制阀和进气口到达管道。排出的热燃气和冷空气在混合室内混合并在膨胀管中加热,然后通过燃气排放管将气体出排出,起到了温度传感的作用。
   通过改变膨胀管的长度来移动控制杆,控制喷口部分被气体覆盖。这时控制喷口和节流阀门层叠,其压力控制气体控制阀的位置以及冷空气的流量。因此在进气口的前端形成压力差,压力差与输出信号所显示的测量值的平方成比例。指示器可显示此压力,通过转换三向阀来测试燃气压力的大小。

热值仪的应用

 1、发电厂:汽轮机高/低压旁路系统,蒸汽减温减压,汽轮机主蒸汽入口控制,锅炉给水调节阀,锅炉给水泵再循环阀,冷凝水控制阀
  2、钢铁厂、焦化厂:高炉煤气、焦炉煤气蝶阀控制,焦炭入口出口蝶阀控制,热风炉控制,高炉煤气清洗系统,冷水蝶阀控制;高炉、焦炉及混合煤气的热值、华白指数、密度和能量流测量
  3、 石油、石化和天然气工业:蒸汽阀、高压阀、燃气阀控制
  4、 石油和天然气的长距离输送管道:压缩机防喘震阀,泵再循环阀
  5、 玻璃、陶瓷和水泥厂:窑炉的热值测量和能量流控制
  6、 环境工业:烧炉阀门执行器,废气、垃圾填埋气和沼气的燃气分析和能量流控制



技术参数(WI)


产品型号:WI/H、WI/HA
测量气体:所有可燃气体
测量类型:净热值,华白指数,密度,热能流量
测量范围:在测量范围的最终值中50-100%之间设置,如50-100(MJ/ m3)
测量单位:MJ/mn3 ,kWh/mn3 ,Mcal/ mn3
输出信号:0… 20mA (Load: ≤500Ω)
          4… 20mA (Load: ≤500Ω)
数字显示:3(1/2)位数 LE-显示
运行表现:响应时间 3秒
     T50-时间:8秒
     T90-时间:~30秒 取决于所测气体,
     预热时间:< 30分钟
测量精度:华白指数 ±1%
          热能流量 ±1%
          净热值 ±1.5%
          取自测量范围的最终值
燃气消耗:60-80l/h,取决于选定的测量范围
产品特征:-手动/自动校检
          -输入压力8-20mbar
          -安全装置,尤其适合缺少燃气或冷气的地方
          -火焰控制
          -自动点火装置
          -墙式安装
          600× 760 ×210mm (H× B× D)
          -喷漆RAL 7032
防护等级:-墙式外层包装 IP10
          -风扇装置 IP54
          根据 DIN 40050 / IEC529
产品重量:测量单元 约 40kg
          风机部分 约 22kg
电源供应:115 / 230 V 50(60) Hz
连接方式:测量气体 / 测试气体
          卡套式接头 8mmφ
应用范围:燃气轮机,天然气,煤气,冶炼厂,石化工厂,高炉,焦化厂,钢铁厂,发电厂,沼气和垃圾填埋气,玻璃和陶瓷工厂
如需定购,请先填写热值仪选型表。下载地址

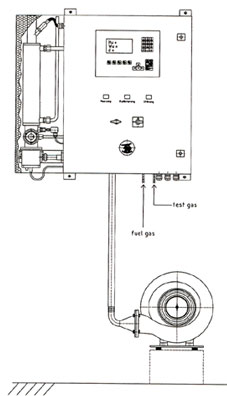

WI工作流程图(带风机)
















RBM 2000工作流程图(带风机)

RBM2000型测量原理图点击查看

技术参数(RBM2000)
产品型号:RBM 2000
测量气体:所有可燃气体
测量类型:净热值,总热值,华白指数,密度,最低空气需求量
测量范围:在3-100MJ之间自由设置
测量单位:MJ/mn3 ,kWh/mn3 ,Mcal/ mn3
输出信号:0… 20mA (Load: ≤500Ω)
          4… 20mA (Load: ≤500Ω)
显示:LC-显示,16行/40个字符
运行表现:响应时间 1秒
     T50-时间:4秒
     T90-时间:~10秒
          取决于所测气体,
     预热时间:< 30分钟
测量精度:华白指数 <1%
          浓度 <1%
          净热值 <1%
          最小气体消耗 <1%
          通过测量值测量天然气 <0.7%
燃气消耗:80-150l/h,取决于选定的测量范围
产品特征:-手动/自动校检
          -输入压力20-30mbar
          -安全装置对燃气或冷气紧缺及动力缺陷很适用
          -火焰控制
          -自动点燃装置
          -错误指示
          -墙式安装
          600× 760 ×210mm (H× B× D)
          -喷漆RAL 7032
          -高精度浓度测量单元
          -风扇输出空气或加压空气
防护等级: -墙式外层包装 IP10
          -风机装置 IP54
           根据 DIN 40050 / IEC529
产品重量:测量部分 约 70kg
          风扇部分 约 22kg
电源供应:115 / 230 V 50(60) Hz
连接方式:测量气体 / 测试气体
          卡套式接头 8mmφ
应用范围:燃气轮机,天然气,煤气,冶炼厂,石化工厂,高炉,焦化厂,钢铁厂,发电厂,沼气和垃圾填埋气,玻璃和陶瓷工厂
