FLUXI2000涡轮表是专门设计用来精确计量气体通过量的速度式仪表可用做商业计量表。它出色的低压和高压计量性能,多样的连接方式及对流体扰动的低敏性使得FLUXI2000成为一种特别优秀的燃气量表。
我们提供优于1%精度3D长表,表体已配好压力及温度传感器。
|
|
|
|
|
|
|
|
|
|
|
|
|
● 计量范围大,产品型号齐全:从DN50 G65至DN500 G10000
● 计量量程宽:Qmin/Qmax=1:30
● 压力损失小
● IP67级特别防水计数器
● 装备有完整的低频(LF),中频(MF),及高频脉冲发射器。
● 可与各种电子设备接口连接
● 各种肪冲频率可互换
|
|
|
|
|
|
|
|
|
|
|
|
|
● 公称直径:DN50—DN500
● 流量范围:8—16000m3/h
● 压力范围:0—100bar
● 燃气温度:-10—=60
● 环境温度:-20—+60
● 保存温度:-40—70
● 法定量程比:1:30

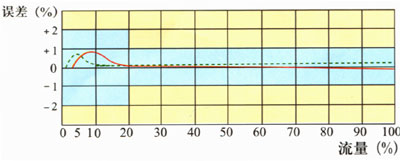

● 法定精度:TZ型为1.0级 Qmin-20%Qmax:1%;20%Qmax:0.5%
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
应用:
输气管线燃气计量
输配管网燃气计量
工业燃气计量
能源管理
燃气调压站管理 |
|
|
|
标准与认证:
符合欧共体标准En2261
符合OIML IR-32/88建议标准
符合ISO标准
德国DVGW认证
中国计量器具型式认证 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

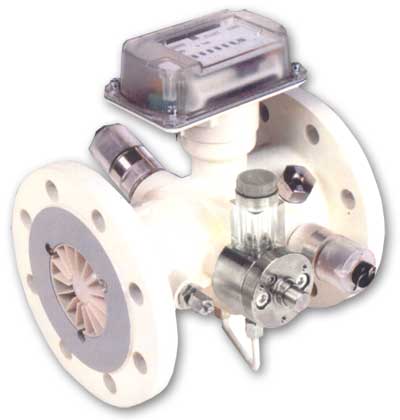

FLUXI2000TZ流量表由5个基本部件组成:
1.表体
2.进气口整流器
3.测量部件及叶轮
4.磁耦全连接气体
5.记录流过气体体积的机械式计数器
表体本身带有法兰,根据不同的工作压力,表体材料可采用铝、铸铁、锻铁或钢。整流器用于调整流速分布,消除任何可能影响计量精度的流体扰动,,这样只需在表的上游有2D的直管段,下游无要求。
流线型的紧固叶轮及一级减速齿轮组成了紧凑的测量部件,叶轮轴安装在由不锈钢制成的两个高精度轴承上,轴承的永久自润滑性能保证了优良的耐用性。
叶轮的转速与流过气体的流速成正比,并通过一套机械传动机构及磁耦合连接件传送至8位字轮式计数器,得到累积的工作状况下的气体体积。计数器外壳按IP67防水标准设计,可自由转动,在各种安装方式下都可方便读数。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

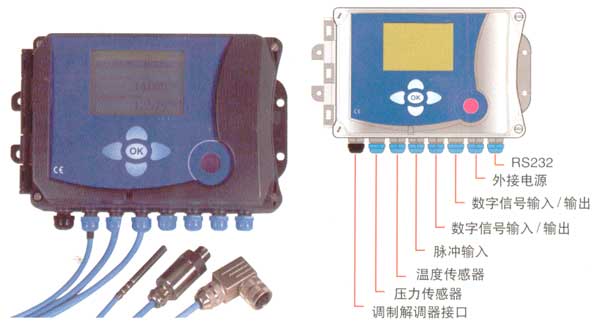

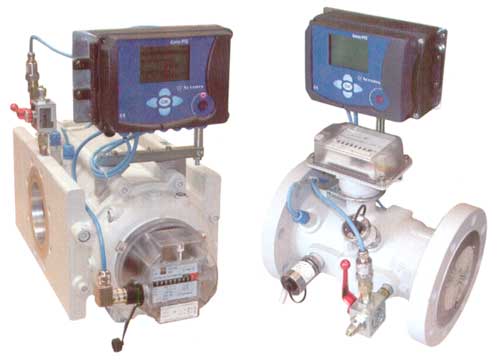

● 温度、压力、压缩因子、补偿式体积校正仪
● 满足欧洲计量标准(EN12405)
● 可以安装在危险区,具有ATEX防爆认证
● 在全温度范围及全量程压力范围内保持高精度
● 压缩因子Z值提供多种计算方法供选择
● 实时参数图形显示
● 大容量数据库
● 支持本地及远程通讯
● 具有软件升级准备功能
|
|
|
|
|
|
|
|
|
