1、产品介绍
本指导手册提供了关于 AL/ALC 系列调压器的安装、调节、维护和零件订购信息。
1.1 主要功能及技术规格
气体沿同一轴线流经调压器，能量损失最小，使得调压器能实现低压差和大的流通能力
特殊的出口流道设计，使调压器阀瓣免受气流直接冲刷而获得长寿命
加载式调压器结构使得调压能实现严格和精准的控制（稳定性和精度高于卸载式调压器）
行程指示器可适时显示阀门开度的实际位置，也可用于远程报警和阀杆位置检测
模块化的指挥器设计可以快速和简便的在线检查和更换
坚固的设计使得调压器经久耐用，保证绝对安全
可选配阀位传感器远程传输阀位开度（防爆：  EExd IIC T6）
工作温度范围：    -20℃~60℃(应高于燃气露点温度)
适合气体：   非腐蚀性气体（天然气、液化石油气、人工煤气等）
允许最高进口压力 Pemax:    105bar
出口压力范围 Paf:     0.6～65bar
精度等级 AC：            高达 1
关闭压力等级 SG:       高达 2.5
关闭压力区等级 SE:   高达 5
最小工作启动压差：      0.35bar
流量系数   表 1：

一体式切断调压器的切断装置请参照《ASV 轴流切断阀维护使用手册》
主要结构尺寸及重量       图 1/图 2/表 2

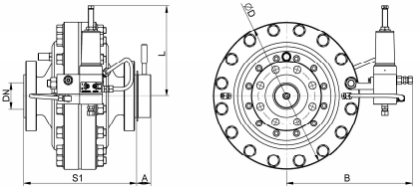

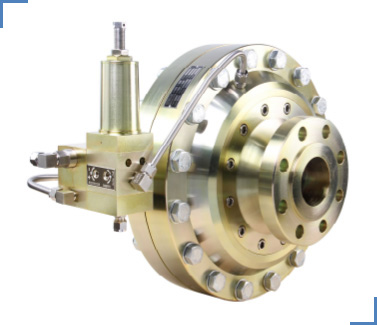

图 1.   AL 调压器

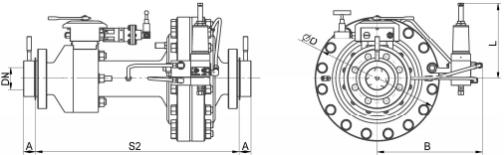

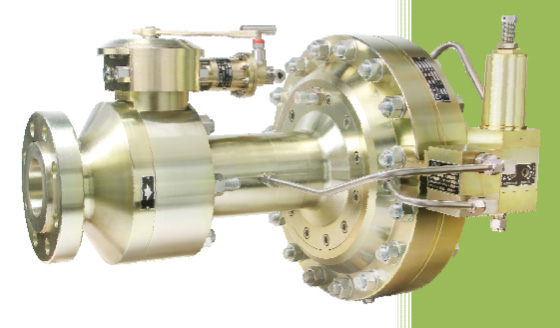

图 2.   ALC 调压器

表 2.外形主要尺寸

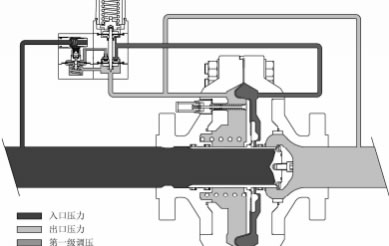

图 3.   AL 型调压器工作原理图

1.2 工作原理

AL 型调压器主要由指挥器系统和主调压系统两部分组成。通过旋转指挥器系统上的调节螺杆来压缩弹簧或放松弹簧可调高调压器的出口压力或调低调压器的出口压力。
当下游流量减少时， 下游压力就会增加。这时候， 指挥器就会关闭些许。如此，指挥器施加给主调压系统隔膜右腔的驱动压力就会有所下降， 而多余的压力就会通过节流小孔排放到下游， 使得主调压系统的隔膜位置平衡被打破。此时， 隔膜带动阀芯靠近阀口些许而达到新的平衡状态，以此减少流过主调压系统阀口的流量， 并将其出口压力控制在指挥器系统调压弹簧设定的范围内。
当下游流量增加时， 下游压力就会减少。指挥器在感应到下游压力变化后会做出相应变化， 打开指挥器的阀口。如此， 指挥器施加给主调压系统隔膜右腔的驱动压力就会有所增加，而增加的压力就会使得主调压系统的隔膜位置平衡被打破， 隔膜带动阀芯远离阀口些许而达到新的平衡状态，以此增加流过主调压系统阀口的流量， 并将其出口压力控制在指挥器系统调压弹簧设定的范围内。

符号说明如下：
REGULATOR ——  调压器
TYPE ——  型号
Fluid —— 燃气种类
Reg.NO —— 产品编号
Flange ——  法兰
RG(AC) ——  调压精度等级
SG ——  关闭压力等级
Cg ——  流通系数
Pemax ——  最-大进口工作压力
PILOT VALVE ——  指挥器
Year ——  出厂日期
SERIAL Nr —— 序列号

Ps body ——  阀体最-大承压
TS ——  工作温度

Pef ——  正常工况下调压器进口压力的变化范围
Paf —— 使用测试时所装的零件和弹簧所能得到的调压器设定范围
SET POINT —— 测试时所装弹簧和零件的出厂设定值
WIRE DIAMETER OF SPRING ——  使用测试时所装弹簧线径
SPRING RANGE ——使用测试时所装的弹簧所能得到的调压设定范围

3. 备件表
