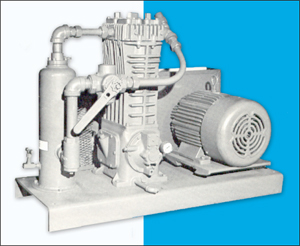

ZW系列、CZW系列液化石油气循环压缩机为立式、单作用、风冷、无润滑、往复活塞式。我厂各类液化石油气系列压缩机气缸、填料部件均为无油润滑，保证了其工作介质的纯度。曲轴、连杆、十字头部件为压力润滑，以保证泣滑的可靠性。
本厂液化石油气系列压缩机具有体积小、重量轻、运转平稳、噪音低、结构简单、操作方便、安全可靠等特点。其中，ZW系列、CZW系列压缩机是目前国内******的机组，各项技术指标达到国际先进水平。它集压缩机、电机、气管路系统、高效气液分离器、四通阀为一体，使安装、操作更方便。 |
| ZW CZW系列液化石油气压缩机 |
| 主要技术参数（油泵式） |
|
|
产品型号 |
ZW-0.2/8-12 |
ZW-
0.45/8-12 |
ZW-0.6/8-12
CZW-0.6/8-12 |
ZW-0.8/8-12 |
ZW-0.95/8-12
ZW-0.95/8-12-I |
|
公称容积m3/min |
0.2 |
0.45 |
0.6 |
0.8 |
0.95 |
|
额定排气压力Mpa |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
|
额定吸气压力Mpa |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|
吸气温度℃ |
≤40 |
|
排气温度℃ |
≤110 |
|
转速r/min |
400 |
825 |
550 |
700 |
825 |
|
润滑
方式 |
曲轴、连杆、十字头 |
压力润滑 |
|
气缸、填料 |
无油润滑 |
|
润滑油温度℃ |
≤70 |
|
电动机型号
|
YB100L2-4 |
YB132S-4 |
YB132M-4 |
YB160M-4 |
YB160M-4 |
|
电动机功率KW |
3 |
5.5 |
7.5 |
11 |
11 |
|
防爆等级 |
dIIBT4 |
dIIBT4 |
dIIBT4 |
dIIBT4 |
dIIBT4 |
|
启动器型号 |
QBS-25dIIBT4 |
QBS-25dIIBT4 |
QBS-25dIIBT4 |
QBS-25dIIBT4 |
QBS-25dIIBT4 |
|
控制柜型号 |
|
|
|
|
QBDa-25
d(ib)IIBT4(4) |
|
主机外型
尺力LXWXH |
1285×590×900 |
1285×590×900 |
1305×700×900 |
1305×700×900 |
1305×700×900
1555×700×900(I) |
|
重量Kg |
290 |
335 |
384 390(C) |
420 |
437 493(I) |
|
|
| |
|
产品型号 |
ZW-
1.5/10-16 |
ZW-
2.0/10-16 |
ZW-
2.5/10-16 |
ZW-
3.0/10-16 |
ZW-
4.0/10-16 |
|
公称容积m3/min |
1.5 |
2.0 |
2.5 |
3.0 |
4.0 |
|
额定排气压力Mpa |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
额定吸气压力Mpa |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
吸气温度℃ |
≤40 |
|
排气温度℃ |
≤110 |
|
转速r/min |
730 |
750 |
970 |
750 |
950 |
|
润滑
方式 |
曲轴、连杆、
十字头 |
压力润滑 |
|
气缸、填料 |
无油润滑 |
|
润滑油温度℃ |
≤70 |
|
电动机型号
|
YB180L-4 |
YB200L-4 |
YB225L-4 |
YB225M-4 |
YB250M-4 |
|
电动机功率KW |
22 |
30 |
37 |
45 |
55 |
|
防爆等级 |
dIIBT4 |
dIIBT4 |
dIIBT4 |
dIIBT4 |
dIIBT4 |
|
启动器型号 |
QBD54-50dIIBT4 |
|
|
|
|
|
控制柜型号 |
|
|
|
|
|
|
主机外型
尺力LXWXH |
1360×748×1145 |
1400×1196×940 |
1470×1196×940 |
1200×850×1100 |
1200×850×1100 |
|
重量Kg |
850 |
910 |
970 |
1100 |
1200 |
|
|
本系列压缩机根据用户需要可降压使用，降压后保持在2左右为宜。
瞬间最高不超过7，瞬时最高排气温度不超过172℃
注：I机型为带自动控制系统 |
|
