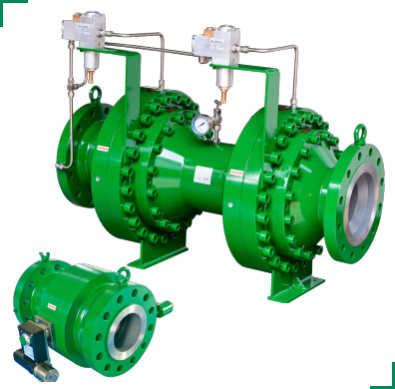

TA-935轴流式调压器&轴流式安全切断阀

(TA-935)

TA-935 系列

TA935轴流式调压器和轴流式安全切断阀专为特别要求使 用轴流式的市场及工况设计。
其设计借鉴了广泛使用的TA956产品的实际使用经验。
TA935大部分主要部件和TA956系列调压器和安全切断阀 相同。
TA935系列拥有以下特征：
流通能力强；
套筒为压力平衡式设计；
零件数量少；
模块化设计；
出口法兰可扩径；
可选消声器；
有失效关和失效开型可选；
可组合成双重功能调压器FC+FC, FC+FO；
安全切断阀；

模块化的设计可实现多重功能多样化匹配以适用于不同工 况和客户要的要求，它适用于燃气传输、工业电厂燃气供应、城市门站、通用的配给系统、工业化安装等。
TA935适用于清洁无腐蚀性天然气。我们还可提供特殊材料来承载不同气体，满足不同工况的需求。

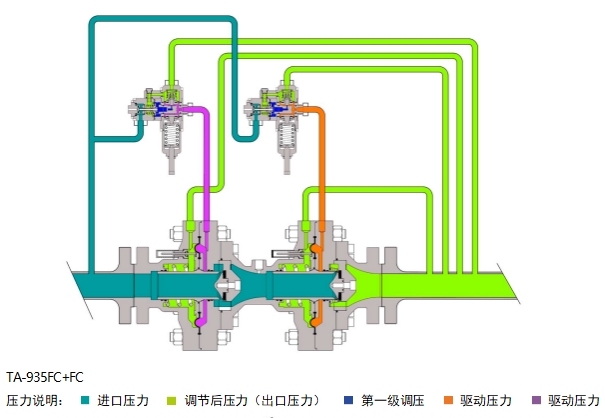

TA935FC+FC，FC+FO为带指挥器的套筒式双功能燃气调压器，可用于高、中、低压的调压。
TA935SSV在出现以下状况时，会自动关闭：
下游压力高于****设定值（超压保护）；
下游压力低于最小设定值（对于压力不足的保护）。
TA935调压器和轴流式安全切断阀符合以下标准：
压力容器（PED）2014/68/EU
DIN EN 334 (01.07.2009)
DIN EN 14382 (01.07.2009)
调压器涉及到的系统标准，我们产品也符合调压器的相关标准：
EN 12186           ANSI/ASME B31.8
ANSI/FCI 70.2      ISA 75.05
ISA 75.17          ISA RP75.06
IEC 61511

 阀口具有大容量、低噪音特点；
 通过进口压力驱动阀口的开闭；
 阀口时刻处于压力平衡状态；
 极广的调压范围；
 适用于高压应用；
 磁力式位置指示器、具备防泄漏功能；
 上下游拆装块；
 内置消声器；
 可安装限位开关；
 可安装4-20mA的磁力式位置远传装置；
 可安装SSV开位远传、SSV远程跳闸、检查用三通阀。

TA935技术特性

TA935材料

符号说明如下：
REGULATOR ——  调压器
TYPE ——  型号
Fluid —— 燃气种类
Reg.NO —— 产品编号
Flange ——  法兰
RG(AC) ——  调压精度等级
SG ——  关闭压力等级
Cg ——  流通系数
Pemax ——  最-大进口工作压力
PILOT VALVE ——  指挥器
Year ——  出厂日期
SERIAL Nr —— 序列号

Ps body ——  阀体最-大承压
TS ——  工作温度

Pef ——  正常工况下调压器进口压力的变化范围
Paf —— 使用测试时所装的零件和弹簧所能得到的调压器设定范围
SET POINT —— 测试时所装弹簧和零件的出厂设定值
WIRE DIAMETER OF SPRING ——  使用测试时所装弹簧线径
SPRING RANGE ——使用测试时所装的弹簧所能得到的调压设定范围

TA-935 FO 工作原理

托美尼TA-935FO是失效开型调压器。因此，当主调压 器隔膜、指挥器隔膜以及连接指挥器反馈信号管出现问题时，主调压器阀口将会自动打开，并处于全开状态。
该调压器选用钢制套筒（活塞）作为阀口。由弹簧将阀口推向全开位置。
指挥器从上游获取气源压力。它将上游压力转换为一个控制压力，并将其输送至主调压器隔膜腔上腔体。
同时，通过指挥器的压力还会产生一个泄放压力。 当下游压力由于下游流量减少而增加时，指挥器就会稍微关闭，泄放压力就会减小，控制压力就会成为主导开始关闭调压器阀口，从而使出口压力控制在设定值范围内。
当下游压力减少时，指挥器会稍微打开，泄放压力会增加，使得主调压器阀口打开的更大，保证出口压力在设定范围内。

TA-935 SSV 工作原理

TA-935安全切断阀主要以提高管线安全性能为目的。它 会在下游压力高于****设定值或低于最小设定值时将流 量切断。
该装置配有弹簧驱动的阀口，在一般情况，阀口处于全 开位置。我们通过机械式压力开关使其关闭。
压力开关可配置下列一种或多种控制模式：
 压力不足控制；
 超压控制
 压力不足加超压控制；
 手动控制（就地按钮）；
 配置三通电磁阀远程控制切断（可选）。
一旦出口压力达到设定值，压力开关就会触动锁定机构 并关闭阀口。该阀口随时处于压力平衡状态，因此其动 作不受压力变化的影响。SSV处于完全关闭状态时，由 于压差的存在，密封性能更好。
只有在压力条件允许的情况下，运用扳手将阀口复位 后，整条管线系统才可重新使用。
此外，我们还可以提供远程操控装置。该装置配有一个 电磁阀，通常情况下，它连接着开关和出口端。
