XL轴流式调压器



  XL轴流式调压器

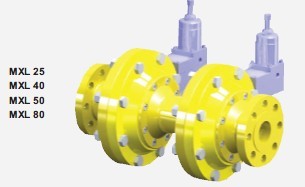

MXL:监控式高压器XL:标准式调压器
BXL:带压力超高和超低自动切断保护调压器

  原理:




XL系列一款高精度,高性能,长使用寿命的一款轴流式调压器。带自动切断保护系统的调压器在超高压和超低压时将自动切断下游供气。

XL系列调压器被设计用于大型工业站、配气站、城市区域站、城市门站。

这些调压器用于干净的无腐蚀性气体。

由于他们的安全、可靠性,通用性,高性能和长寿命而大量地被世界各地广泛应用。

XL:标准式调压器 BXL:带压力超高和超低自动切断保护调压器 MXL:监控式高压器





  技术参数:


  连接口径:DN25-DN80
ANSI600/ANSI300
承受管道压力:≤100/50Bar
出口压力设定范围:0.01-48Bar
入口压力范围:0.2-100/50bar

ANSI150
承受管道压力:≤25Bar
出口压力设定范围:0.01-8Bar
入口压力范围:0.2-25bar

工作温度: - 20 ° C / + 60 ° C
精度:≤±1%
关闭压力:≤±5%
切断响应时间:≤1秒
材料:铸钢
皮膜:丁晴橡胶/丁晴橡胶+聚氯乙烯布(PVC)




  调压器的选择:




A)选择调压器时,至少应当考虑最大流量20%的余量。

B)选择调压器时,要考虑高压器出口管处流速不得大于160M/S。否则会造成调压器出口压力震荡。因此使调压器不能达到最佳流量。

C)为了维护调压器最佳性能,最少应保证取压点到调压器间有5倍的管径距离。

D)调压器的选择按以下Cg值计算:

Q=流量(m3/h)Cg=流量系数(见表)P1=进口压力(Bar) Po=出口压力(Bar)

流量用下面的公式计算:

Q=Cg√PO(P1-Po)(P1-Po≤0.5P1);Q=0.5CgP1(P1-Po>0.5P1)
